4.1 Simulações baseadas nas referências bibliográficas
Os modelos analíticos apresentados pelas referências bibliográficas são bons parâmetros para a
validação das simulações dos programas. Na comparação entre o modelo de Hertz (1998) e o
reproduzido no SketchUp 8 (TRIMBLE, 2016) e simulado no software Autodesk Flow Design, na
figura 2 abaixo, é possível perceber a compatibilidade da simulação computacional e o modelo
gráfico. Os vórtices estão presentes de forma detalhada, tanto visualmente, com as linhas de fluxo
do vento e escala de cores que representa a variação de velocidade (ganho de velocidade em
amarelo nas arestas a barlavento do modelo), como numericamente, com os valores de velocidade
na escala, facilitando-se a visualização do usuário. Já a simulação do mesmo modelo da bibliografia
no software Fluxovento, como apresentado na figura 3, apresentou os dados apenas de forma
gráfica e muito simplificada, sendo que a análise da esquerda não obteve resultado satisfatório e a
da direita, de ventilação interna, a especialidade do software, se mostrou mais adequada.

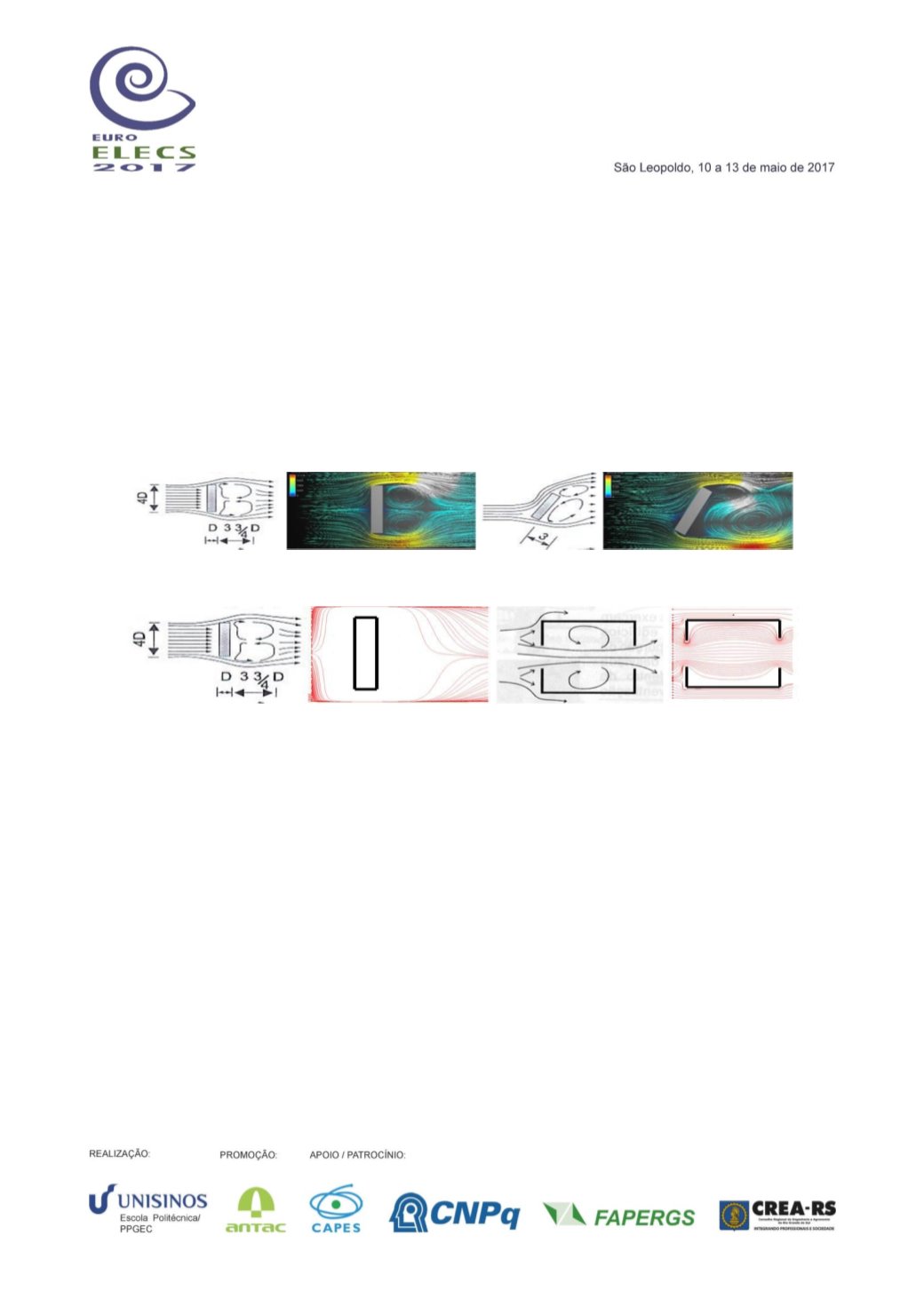

Figura 2.
Comparação de referências bibliográficas com simulações no software Flow Design
Fonte: Hertz, 1998, p. 55 e simulações no programa Autodesk Flow Design elaborada pelos autores
Figura 3.
Comparação de referências bibliográficas com simulações no software Fluxovento
Fonte: Ilustração da bibliografia Fleury, 1990, apud BITTENCOURT, L.; CÂNDIDO, C, 2006)(primeira e
terceira acima à direita) e simulações no software Fluxovento
4.2 Autodesk Flow Design
Autodesk Flow Design, programa da autodesk, disponível em versão gratuita para estudantes
apresenta variadas formas de simulação e visualização da dinâmica dos fluídos, sendo uma
ferramenta que apresenta um potencial bastante positivo para o ensino de ventilação e
aerodinâmica das construções. O programa permite também a análise de pressão e velocidade do
vento apresentada em forma visual com cores de escalas que podem variar, como também
numericamente com os dados apresentados na unidade de força pascal (
Pa
) e a unidade de
velocidade em metros por segundo (m/s).
O programa oferece dados dos coeficientes de arrasto em forma de gráfico em tempo real a
depender do processamento do computador. Além disso, as visualizações na plataforma podem ser
na resolução de 50% a 400% que permite o uso em diversas máquinas. A entrada dos dados é feita
de forma manual, incluindo os dados de velocidade do vento e a orientação do bloco através da
ferramenta “orientation”.
Na simulação da Figura 4 de um modelo hipotético do grupo morfológico 3, foi possível compreender
com as escalas de cores e as linhas de fluxo do vento os efeitos de reverberação do vento, com as
alterações de velocidade e direção através dos obstáculos abundantes.
