Figura 4.
Simulações no Flow Design em comparação ao modelo hipotético do grupo morfológico 3
Fonte: Produzido pelos autores no software Flow Design
4.3 Fluxovento
O software Fluxovento é gratuito e de fácil instalação. Apresentou-se muito satisfatório para
estudos iniciais e de concepção, pois oferece dados de forma rápida e intuitiva, principalmente para
auxiliar na alocação das aberturas, visualização do efeito de ventilação cruzada, além disso permite
o entendimento da fluidodinâmica básica no meio computacional. O resultado bidimensional e
qualitativo não apresenta nenhum dado numérico do fluxo ou do efeito do vento, como velocidade
e pressão, mas apenas as linhas de correntes do vento. A maior barreira desse programa é sua
ferramenta de desenho, que só possibilita desenhos de construções simples, não permitindo curvas,
angulações decimais, dessa forma não apresentando boa performance quando inserido muitos
elementos como no grupo morfológico 3 na Figura 5 à direita. Já quando simulado um ambiente
interno em campo livre e o grupo morfológico 1, com menos elementos, esta performance foi mais
satisfatória.

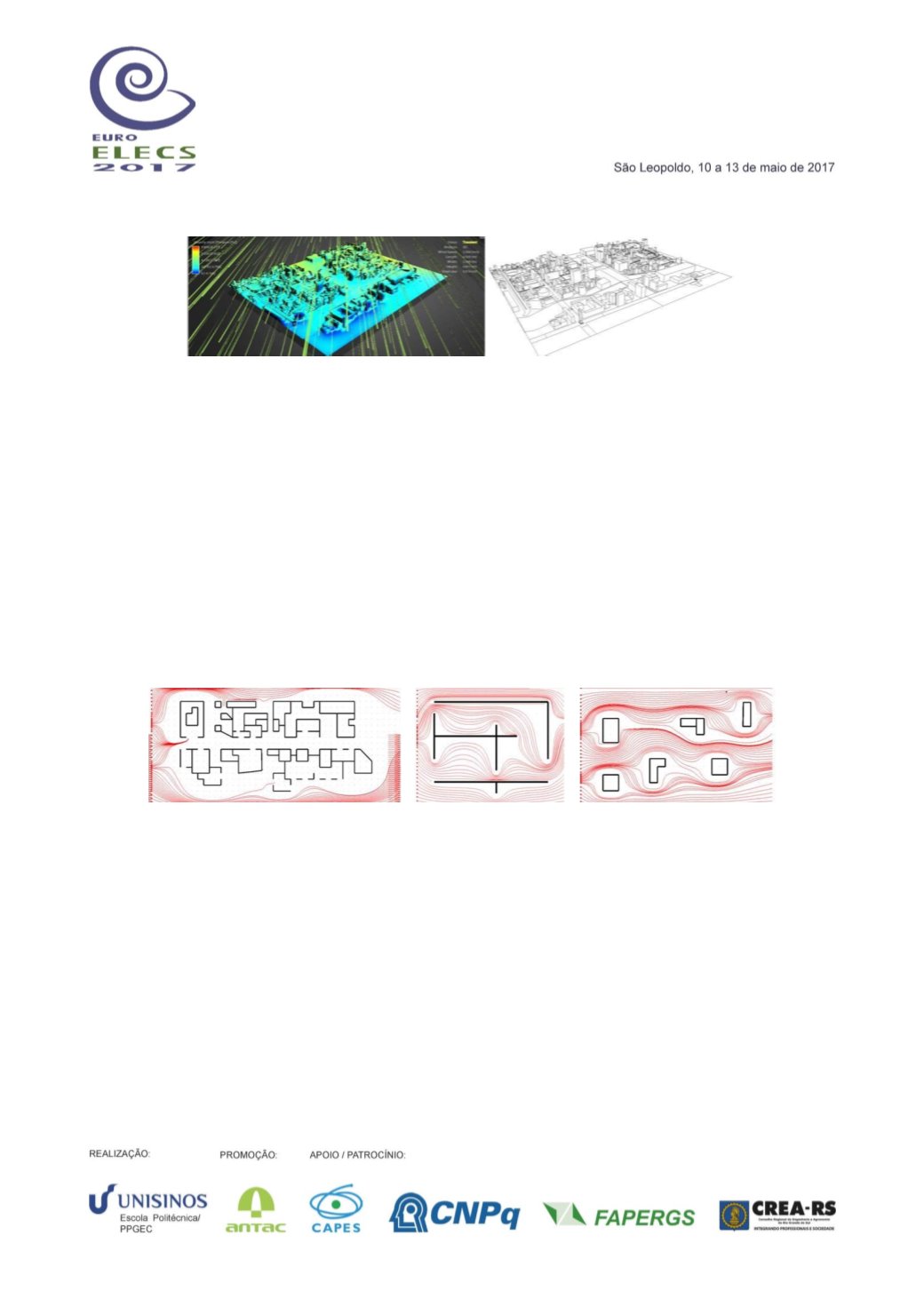

Figura 5.
Análise de um fragmento do grupo morfológico 2 (abaixo à esquerda) e ambiente interno em
campo livre (abaixo no meio) e fragmento do grupo morfológico 1 (abaixo à direita)
Fonte: Produzido pelos autores no software Fluxovento
4.4 ENVI-met 4
O software ENVI-met 4 possui módulos que realizam as etapas de análise até o resultado final: o
EagleEye para extração do mapa da área de análise, o SPACES para modelagem das edificações
e vegetações, o ConfigWizard para configuração de todos os dados da simulação, ENVI-met para
a simulação e o LEONARDO 2014 para visualização dos resultados em gráficos variados. O ENVI-
met 4 utiliza a georreferência das áreas de estudo, possuindo um banco de dados que fornece as
condicionantes climáticas das localidades e gera resultados que respondem à diversas variáveis do
microclima, o que aumenta a precisão das simulações. A modelagem é feita de forma limitada, visto
que é conformada através de blocos em malhas. Os gráficos gerados nas análises são 2D e utilizam
de escalas de cores, possibilitando uma variedade de tipos de dados de vento e temperatura a
serem visualizados, mas deixam a desejar em um importante dado a ser extraído de um estudo de
aerodinâmica, as forças dos ventos sobre as faces da edificação na simulação 3D. Na Figura 6,
percebe-se que foi possível cruzar, entre diversas outras possibilidades, dados como a velocidade
e direção do vento com a temperatura da área analisada (na cidade do Rio de Janeiro, como
