13969/97 limita essa altura em 1,20m. A altura adotada foi de 1,00m (ABNT, 1997). Para o wetland,
adotou-se 0,60m (WOOD, 1995).
A = V / H (útil) Equação 2
Onde:
A = Área mínima da base do reator (FAN ou Wetland) (m²);
V = Volume mínimo do reator (FAN ou Wetland) (m³);
H (útil) = Altura útil do reator (FAN ou Wetland) (m).
O valor área mínima da base do reator possibilita a determinação do comprimento e da largura
dessa base (Equação 3). Por uma questão de projeto, tais dimensões podem ser aproximadas a
valores que facilitem a execução dos tanques, respeitando, no entanto, o valor mínimo para a base,
respeitando assim o valor mínimo do volume do tanque.
A = C X L
Equação 3
Onde:
A = Área da base do reator (FAN ou Wetland) (m²);
C = Comprimento da base (m);
L = Largura da base (m).
4. RESULTADOS E DISCUSSÕES
As alterações no sistema hidrossanitário originalmente previsto para a HIS são concentram-se
basicamente no sistema de esgotamento de água cinza ,para viabilizar sua coleta segregada, e no
sistema de reservação e distribuição de água de reúso (Projeto original
figuras 7 e 8; Proposta
de projeto para o reúso
figuras 8 e 9).

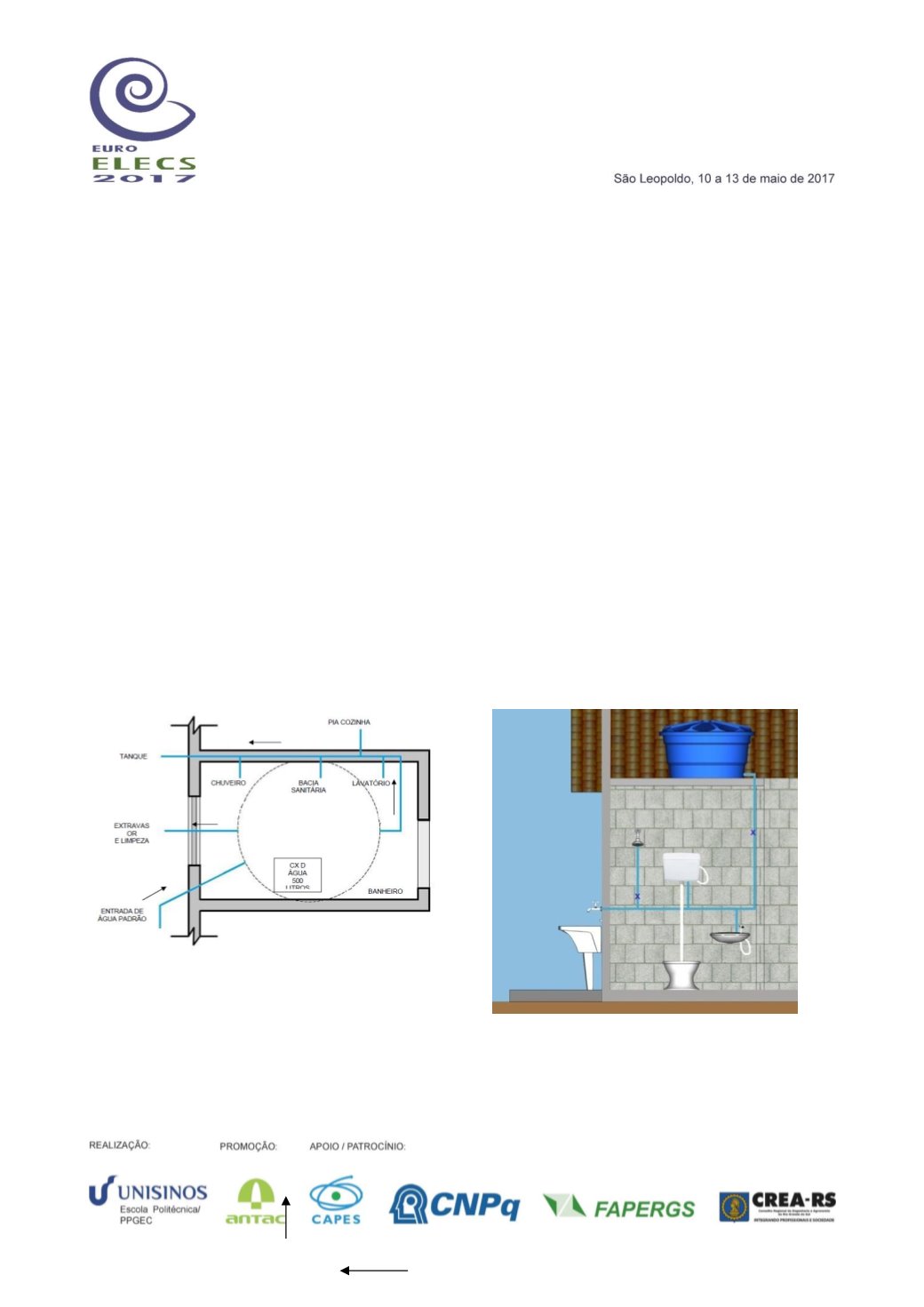

Figura 3 - Planta do projeto hidráulico –
original
Figura 4- Corte indicando tubulações originais
