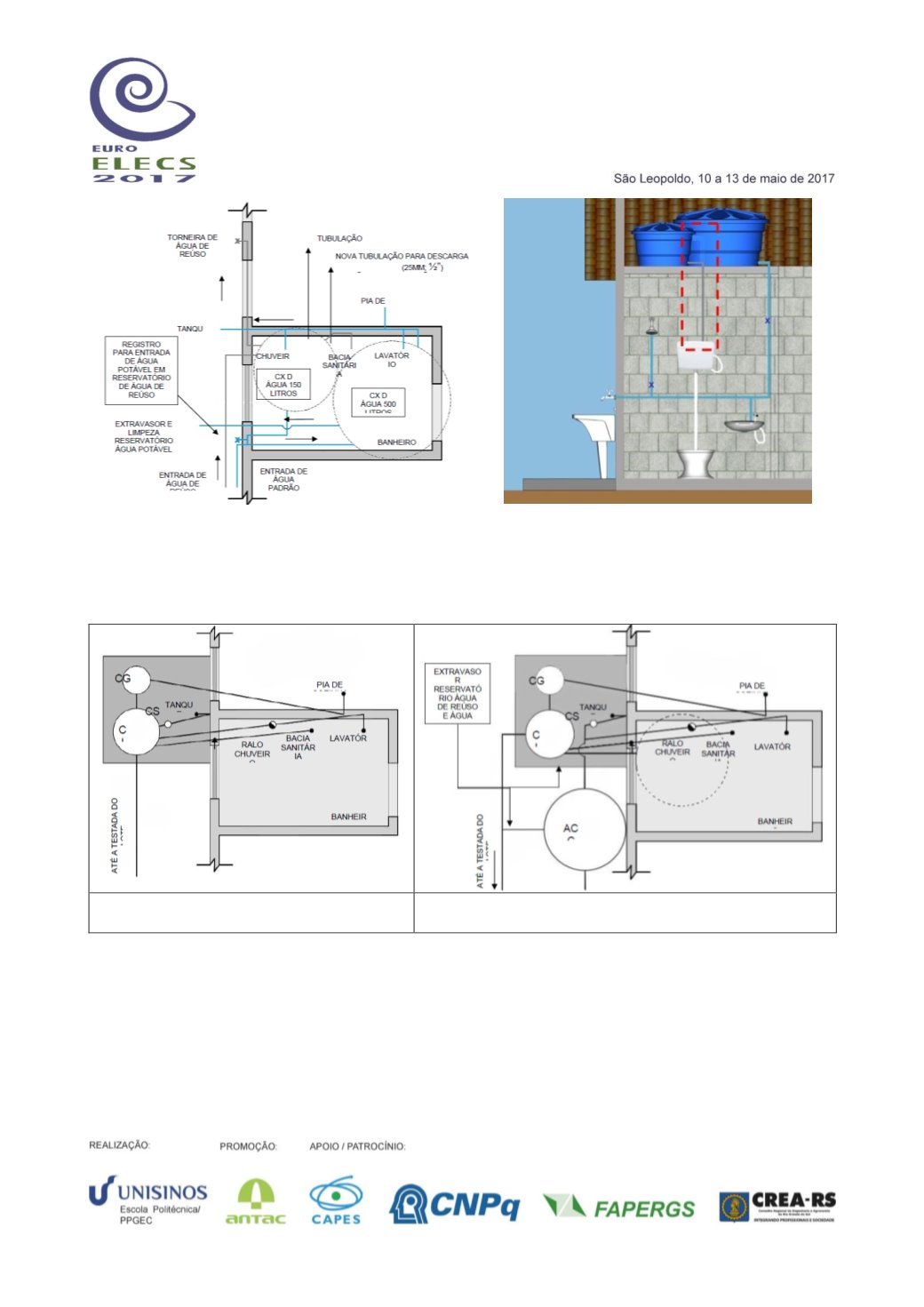

Figura 5 - Planta do projeto hidráulico –
modificações propostas
Figura 6 - Corte indicando tubulações
modificadas
As alterações do projeto do sistema de esgotamento sanitário podem ser observadas
comparativamente nas figuras 10 (original) e 11 (proposta).
Figura 7 - Planta original do projeto de
esgoto
Figura 8 - Planta do projeto de esgoto modificada
para reúso de água cinza.
Conforme os dados obtidos no estudo do consumo de água em HIS realizado, foram determinados
índices de produção de água cinza e demanda por água de reúso em cada atividade doméstica
(Tabela 1). Os valores do potencial de reúso para o dimensionamento da estação de tratamento de
água cinza (ETAC) a ser implantada nessas residências encontram-se na Tabela 2.
