Tabela 5 - Dimensões da ETAC – Sistema Descentralizado
Altura
útil
Volume
mínimo
Área
mínima da
base
Dimensões
da base
Volume
final
Tempo de
detenção
Filtro Anaeróbio
1,0 m 0,14 m³
0,14 m²
0,25m x
0,60m
0,15 m³
1 dia
Wetland horizontal
0,60
m
0,27 m³
0,45 m²
0,90m x
0,60m
0,32 m³
2 dias
Reservatório inferior
0,60
m
0,16 m³
0,27 m²
0,50m x
0,60m
0,18 m³
-
No reservatório inferior ocorre a etapa de desinfecção da água tratada por meio da colocação de
pastilhas de cloro em um clorador flutuante. Os reservatórios foram dimensionados conforme
metodologia proposta por Botelho et al. (2006), que determina a capacidade de 60% da água a ser
armazenada no reservatório inferior e 40% no reservatório superior. Logo, além do reservatório
inferior, o sistema também conta com um reservatório superior de 150 litros, localizado sobre a laje
do banheiro, de onde sairá a água de reúso para o abastecimento da caixa de descarga e da torneira
de água de reúso para rega de jardim e lavagem de piso ( Figuras 9 e 10). A ETAC foi projetada em
fibra de vidro e em apenas um módulo reúne as duas etapas de tratamento e o reservatório inferior.
A água é bombeada do reservatório inferior para o superior por meio de bombas específicas, cuja
alimentação por energia solar contribui para uma maior viabilidade econômica do sistema por meio
da não utilização de energia elétrica convencional.

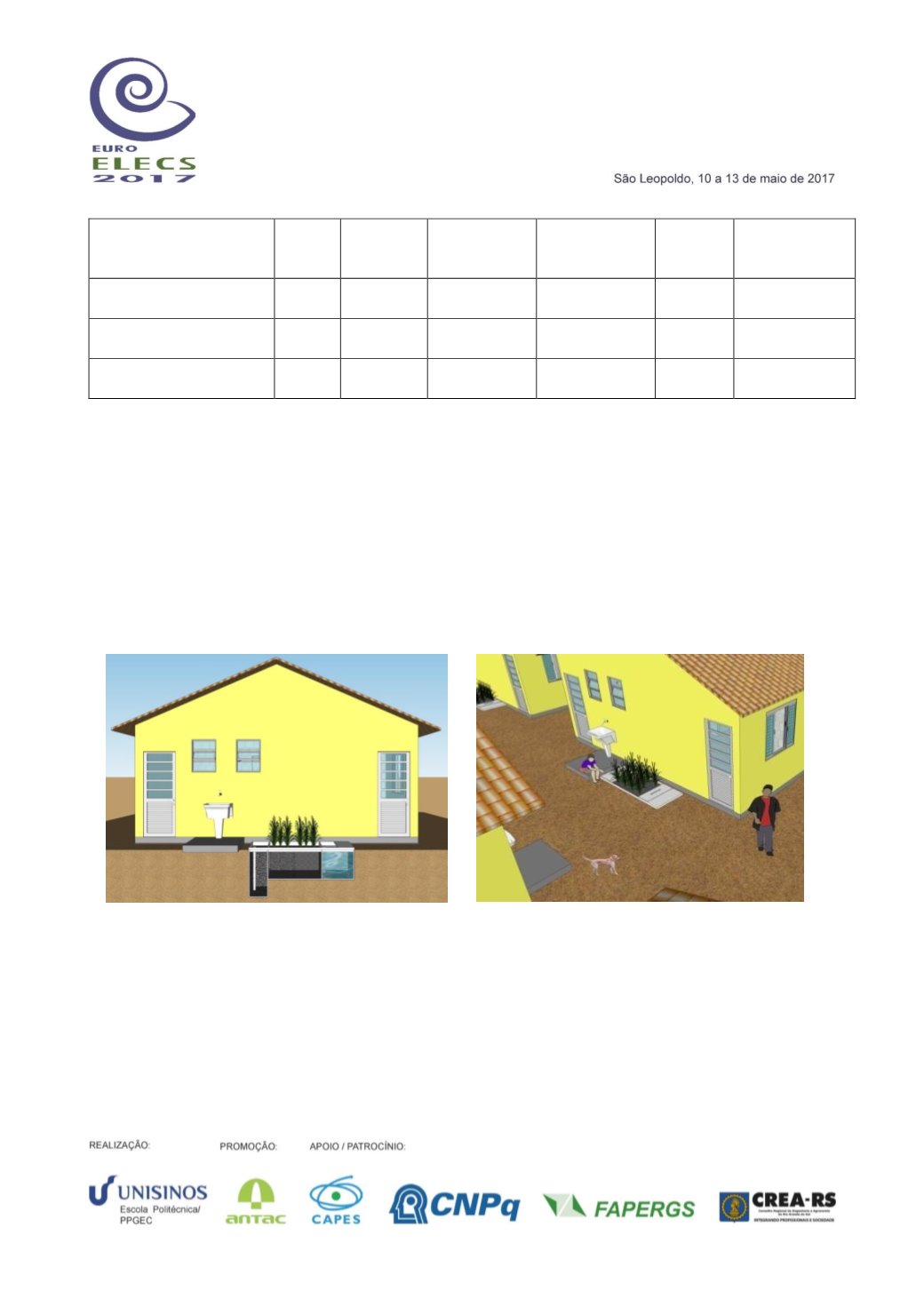

Figura 9 - Corte da ETAC
Figuras 10 - Fachada com a ETAC
Sistema Semi-descentralizado – Reúso Coletivo
Para a configuração de sistema semi-
descentralizado de tratamento de água cinza são propostos dois projetos, que diferem entre si
apenas na forma de distribuição da água tratada para as HIS. Ambos tiveram suas ETACS
dimensionadas de acordo com o dimensionamento da ETAC do sistema descentralizado,
considerando apenas a diferença de que ao invés de servir a uma única HIS, essa configuração
agrupa a demanda por água de reúso de 4 HIS. Logo, os valores dessa demanda foram
simplesmente multiplicados por 4 (Tabela 5).
