Tabela 6. Dimensões da ETAC – Sistema Semi-Descentralizado
Altura
útil
Volume
mínimo
Área
mínima da
base
Dimensões da
base
Volume
final
Tempo de
detenção
Filtro Anaeróbio
1,0 m 0,54 m³
0,54 m²
1,00m x 0,60m 0,6 m³
1 dia
Wetland
horizontal
0,60 m 1,09 m³
1,82 m²
3,25m x 0,60m 1,17 m³
2 dias
Essas ETACs foram projetadas em módulos, e se constituem em um filtro anaeróbio e quatro
tanques de wetlands horizontais, os quais totalizam o volume dado pelos cálculos do
dimensionamento apresentado pela Tabela 35. Novamente o material utilizado no projeto é a fibra
de vidro. A cloração também se dá pela aplicação de cloro em cloradores flutuantes e o
bombeamento, também por meio de bombas movidas à energia solar. O primeiro projeto, no
entanto, não possui reservatório superior, existindo apenas um grande reservatório inferior e os
reservatórios superiores de cada HIS servida pela ETAC. Ou seja, o bombeamento de água é feito
diretamente do reservatório inferior para cada reservatório superior de cada HIS. Para isso, é
necessária uma bomba para cada casa (Figuras 11 e 12). O segundo, em contrapartida, possui
reservatório superior, necessitando de um reservatório inferior menor e de apenas uma bomba para
fazer o bombeamento entre ele e o outro reservatório (Figuras 16 e 17). Nesse caso, a água é
distribuída para as HIS por gravidade. Ambos foram planejados visando à criação de áreas de
permanência no bairro como forma de aproveitamento dos canteiros cultivados dos wetlands. Para
isso, a estrutura de reservatório inferior e de bombeamento foram associadas à implantação de
deques de madeira (que faz a segurança do reservatório inferior e das bombas, possibilitando a
visita para manutenção periódica) e de cobertura (onde foram posicionadas as placas fotovoltaicas
do sistema de bombeamento movido à energia solar).

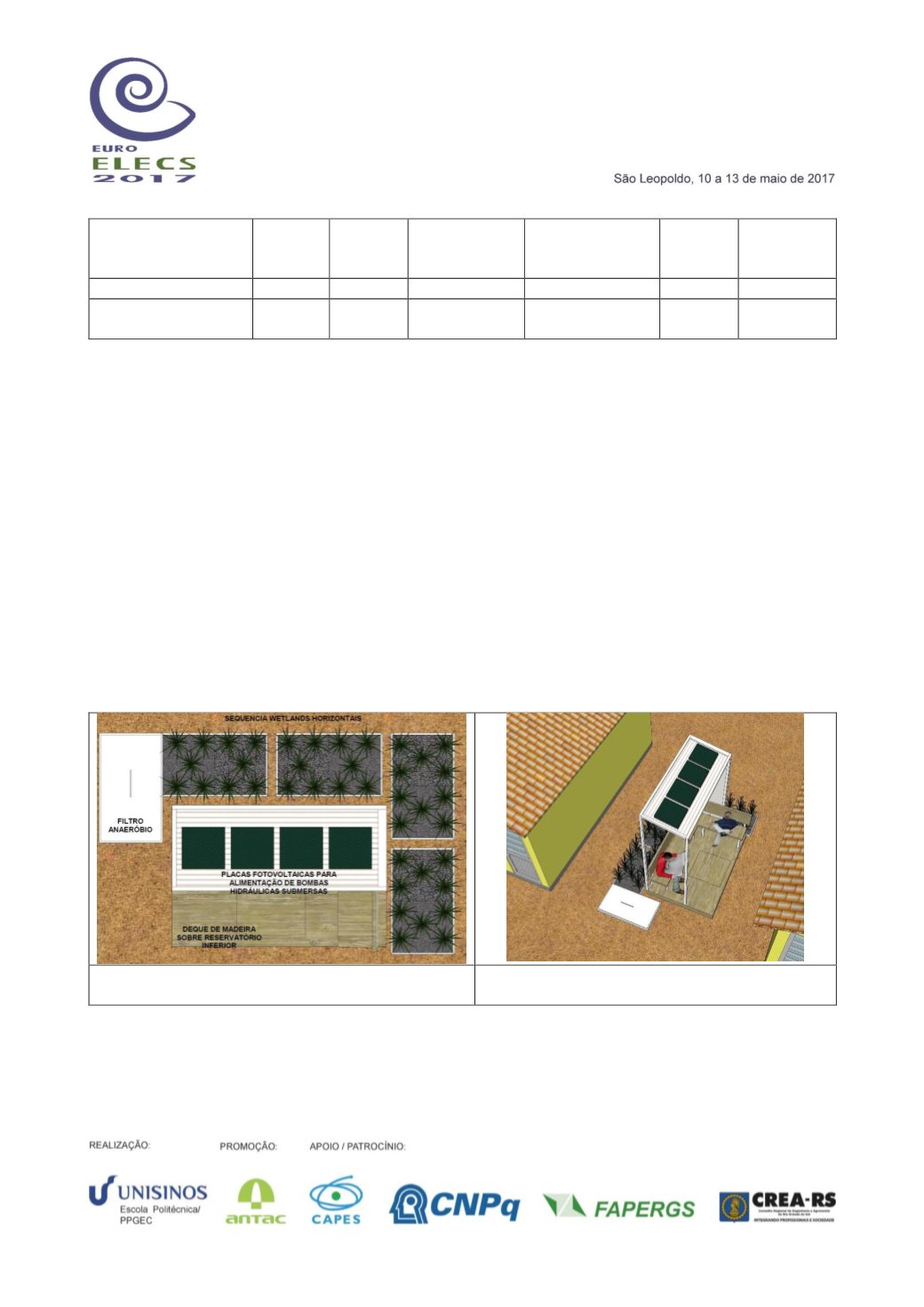

Figura 11 - ETAC do sistema semi-
descentralizado sem reservatório superior
Figura 12 - Planta da ETAC do sistema semi-
descentralizado sem reservatório
