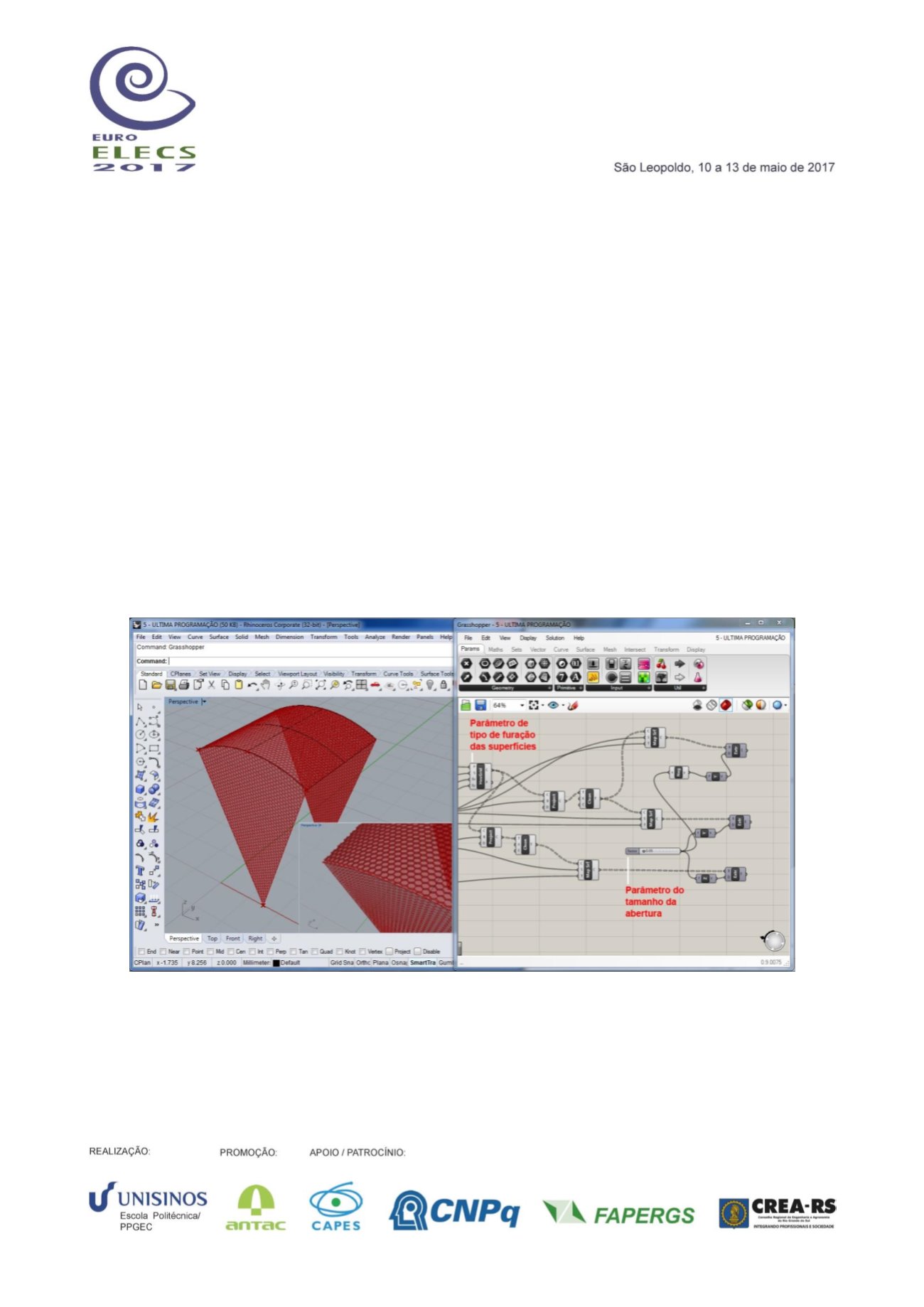

Imagem processual da interface gráfica dos softwares Rhinoceros e Grasshopper utilizados para conceber e parametrizar a estrutura
do abrigo emergencial. Destaque para a forma de inspiração biomimética constituída por placas pivotantes e ajustáveis. Fonte: autores.
Com a concepção geral do sistema idealizada e parametrizada, foi dado início ao processo de
simulação dos subsistemas necessários para operacionalizar sua articulação, entre eles: base
(sustentação, armazenamento e mecanismo de abertura) e vedação (superfícies internas e
externas). O processo de impressão 3D oferece a possibilidade de produzir superfícies com padrões
de acabamento e furação complexos, não-lineares, dotados de especificidades para cada uma de
suas posições no sistema, levando-se em conta a orientação solar, proteção física, conforto
ambiental, visibilidade, etc. A parametrização das superfícies que compõem as paredes e
coberturas do abrigo exploraram os recursos de criação e aplicação de padrões do
Grasshopper
.
Ainda em caráter experimental, foi utilizado inicialmente o padrão hexagonal visando obter
superfícies com caráter de membrana, capazes de filtrar luz solar, favorecer a ventilação natural
sem comprometer a privacidade dos ocupantes, além de formar uma placa leve mas de grande
resistência em função da geometria estável dos hexágonos (Fig.04). O tamanho das furações e a
espessura da superfície foram parametrizados para estudo de suas relações. Em pontos específicos
da estrutura, como nas coberturas, houve a necessidade das superfícies incorporarem novas
camadas para responder aos problemas de estanqueidade e proteção contra ventos fortes. Apesar
de apresentar padrões uniformes, um novo ciclo de investigações paramétricas foi estabelecido
para estudar diferenciações na posição e no tamanho das furações, tornando-as mais adaptadas a
cada uma das posições da estrutura do abrigo.
Figura 04
: Tratamento das Superfícies
Imagem de uma das placas isoladas do abrigo e detalhe do tratamento da superfície com furação parametrizada no formato hexagonal.
Fonte: autores.
As placas pivotantes foram apoiadas em um subsistema de base ainda em fase de desenvolvimento
e que não será aprofundado neste trabalho mas apenas ilustrado pela figura 05. Suas funções
programáticas incluíram: adaptar o abrigo ao tipo de terreno, alojar os reservatórios de água e
esgoto, acolher os mecanismos articulados a movimentação das placas pivotantes e oferecer
espaço para armazenamento de objetos pessoais e de uso cotidiano. Foram ainda inclusas no
