padrões conceituais, já pré-definidos pelo programa. Porém, como no estudo realizado foi exportado
o modelo com as características originais, esta opção não foi selecionada.

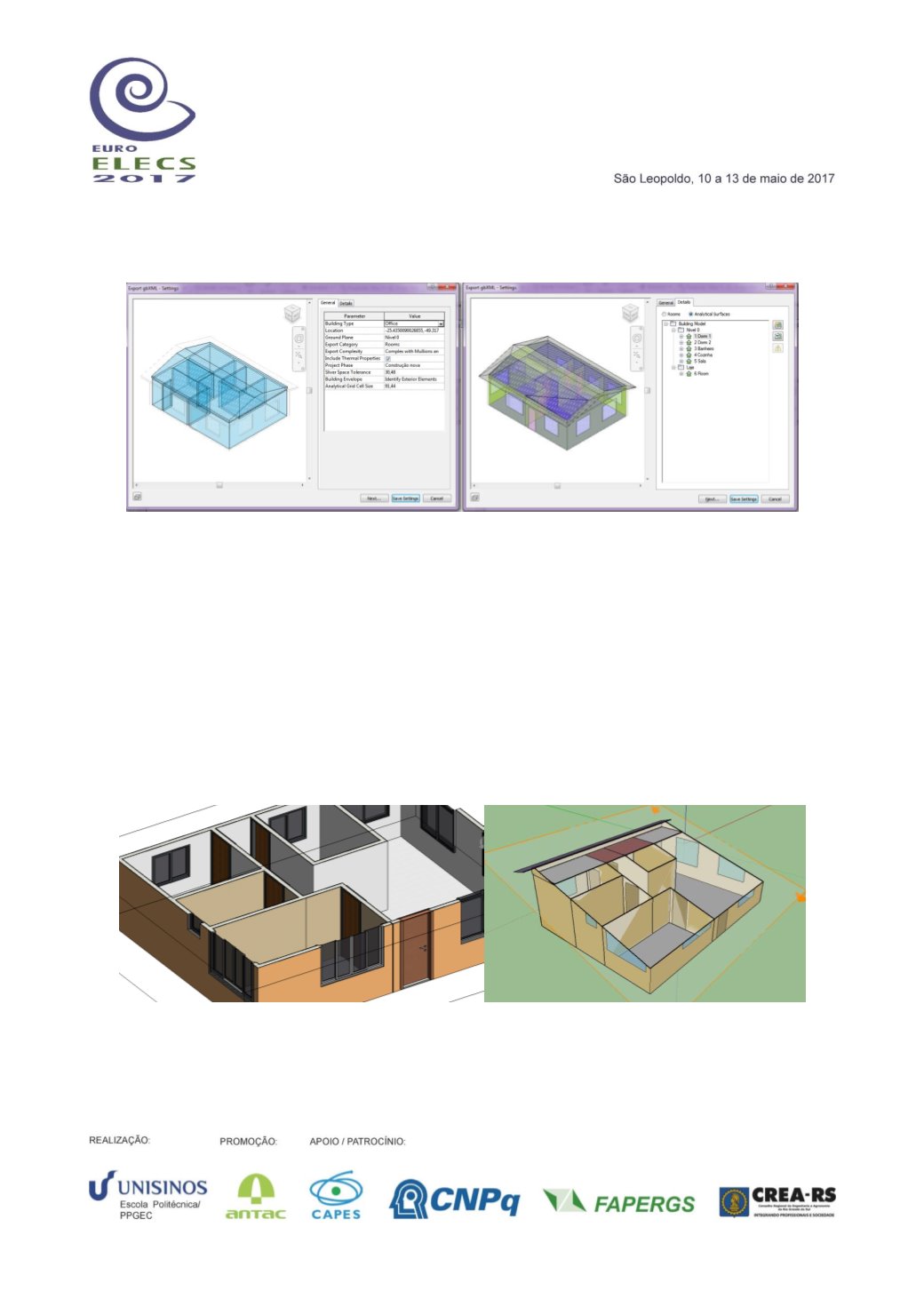

Figura 1.
Janela no Revit para verificação e configuração do modelo para exportação por gbXML
3.3 Importação dos arquivos para o EnergyPlus com o OpenStudio
Após a exportação do modelo, na barra de extensões do Sketchup 2016, foi selecionado o
plug-in
OpenStudio 1.10.0 para realizar a importação do arquivo gbXML. O modelo importado pode ter sua
geometria analisada, conforme mostra a Figura 2, e caso seja necessário, as superfícies podem ser
facilmente modificadas no Sketchup. Posteriormente, este novo arquivo foi exportado no formato
IDF. Os arquivos IDF do modelo foram abertos no
IDF Editor
do EnergyPlus 8.4.0. Nesse editor de
arquivo é onde são inseridos todos os parâmetros de entrada do software para configurar a
simulação da forma desejada. Nesta etapa foram analisadas as informações do modelo que foram
reconhecidas, ou não, no processo de exportação. Foram observados os parâmetros de entrada
descritos na Tabela 1.
Figura 2.
Vista de modelo 3D desenvolvido no Revit (esquerda) e vista geometria exportada no Sketchup
