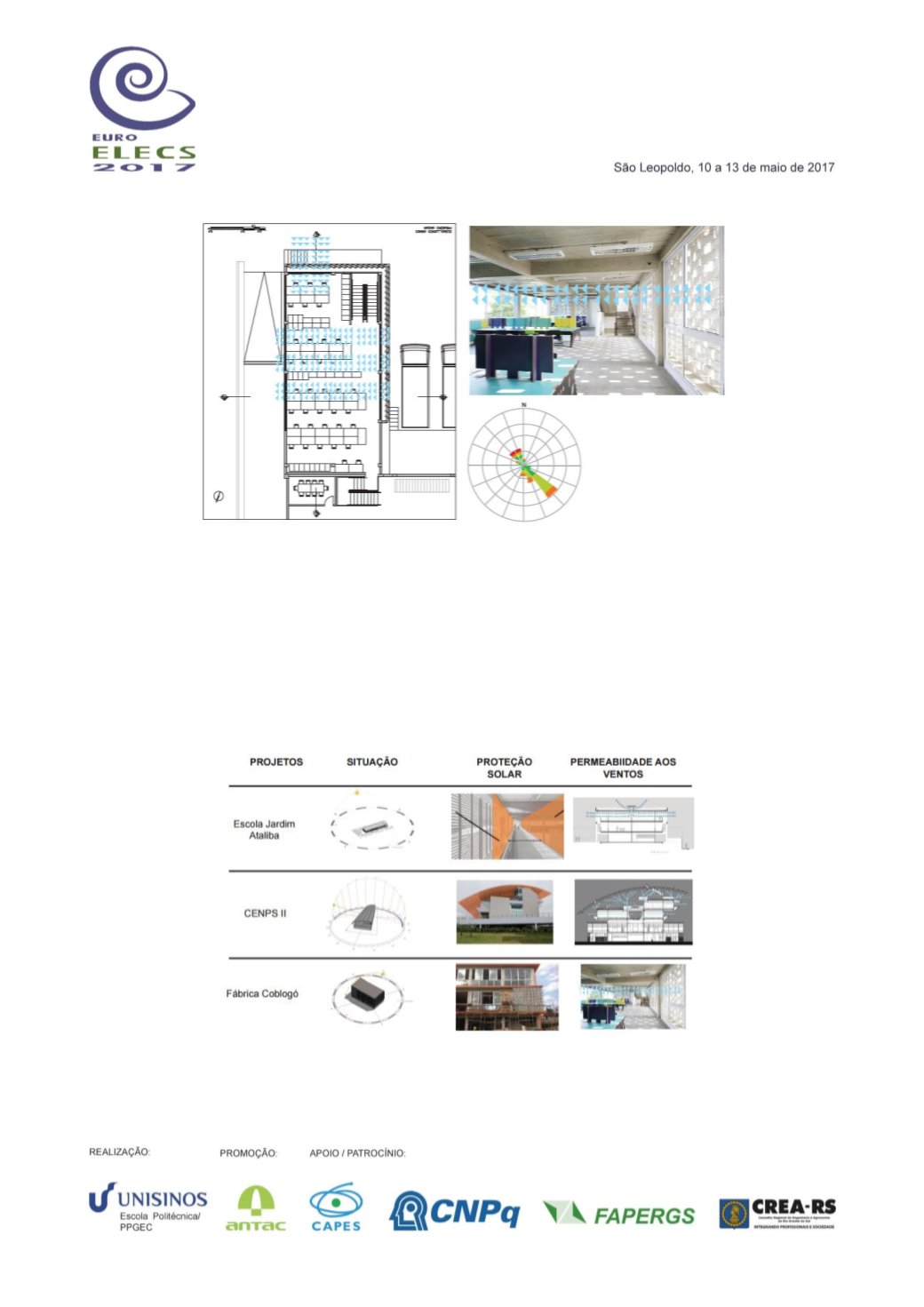

Figuras 12 a, b e c.
Análise da permeabilidade aos ventos
Figura 12 a – Análise gráfica de elaboração própria. Planta retirada do acervo do escritório
SUBdV.Representação da passagem dos ventos na planta baixa do 1ª pavimento.
Figura 12 b – Análise gráfica de elaboração própria. Base fotográfica retirados do acervo do escritório
SUBdV. Destaca-se a possibilidade de 50% de passagem do vento na parte superior da esquadria piso-teto
(composta por esquadria de correr + vidro fixo).
Figura 12 c – R
osa dos Ventos da cidade de Taboão da Serra.
Por fim, a Tabela 1 objetiva ilustrar de modo sintético os principais atributos avaliados
qualitativamente: implantação, ventilação e sombreamento, de cada estudo de caso, permitindo
evidenciar as soluções adotadas.
Tabela1.
Quadro analítico dos projetos
.
a
b
c
