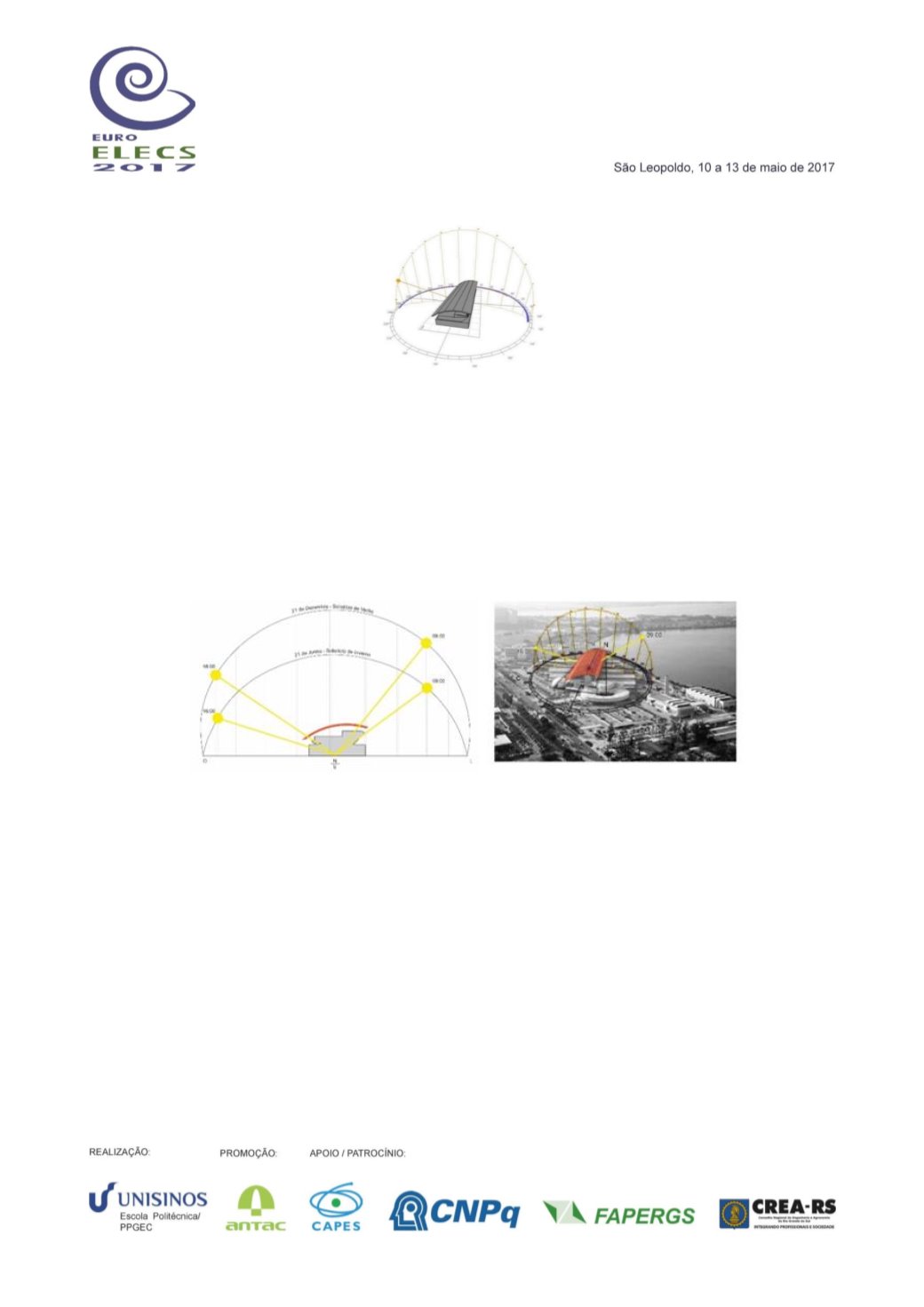

Figura 5.
Implantação e trajetória solar – Solstício de Verão (21 de dezembro)
Elaboração própria. Software Autodesk Revit
O volume principal da edificação funciona como eixo de articulação de todas as atividades de
produção científica, dos laboratórios e escritórios no pavimento térreo; dos escritórios nos dois
pavimentos superiores, igualmente servidos por um eixo central de circulação de usuários internos
e externos. Neste eixo encontram-se os sistemas de energia e informação. O partido propõe um
sistema de edifícios predominantemente horizontal, intercalado por espaços abertos, composto por
áreas cobertas e descobertas que, com emprego da vegetação, também produz espaços
sombreados.
Figuras 6 a e b.
Incidência solar padrão em corte nos solstícios, com destaque para o solstício de verão
Figura 6 a – Análise gráfica de elaboração própria. Software Autodesk Ecotect. Indicação da amplitude do
período de proteção em função da cobertura durante a trajetória solar nos solstícios.
Figura 6 b – Análise gráfica de elaboração própria. Destaque para a orientação e cobertura do edifício
principal (eixo norte sul) e o período de proteção solar durante o solstício de verão. Base fotográfica retirada
do acervo do escritório de Siegbert Zanettini.
A cobertura treliçada do volume maior desempenha a função de sombrear e proteger o eixo
principal. Em formato curvo, orientada à norte-sul, garante proteção para maior parte dos momentos
de incidência de radiação solar indesejada (ver figuras 7a e b).
O vão existente entre a cobertura e as lajes também favorece a circulação dos ventos (ver figuras
8 a e b). A estrutura em formato de árvore que sustenta a cobertura permite o movimento do fluxo
de ar inclusive entre os diferentes níveis dos pavimentos, uma solução positiva em função da grande
dimensão dos espaços.
a
b
