à compressão. As leituras foram realizadas nas idades de 24 h, 3, 7, 14, 28, 63 e 91 dias. O

equipamento utilizado na leitura da retração consiste em um equipamento denominado “aparelho

de retração”, da marca Solotest, com um relógio comparador acoplado (KOPPE, MANCIO, ROCHA,

2016). As leituras foram realizadas conforme procedimentos da ABNT NBR 15261 (2005).

O ensaio de retração plástica, medido durante as primeiras 24h, foi realizado com as argamassas

submetidas a 30% e 60% UR, pelo método proposto por Turcry, adaptado por Saliba et al. (2011) e

Girotto, Barbosa e Maciel (2014).O equipamento para a análise é formado por três partes (Figura

1-A): (a) uma caixa retangular de aço, com dimensão de 75 x 75 x 305 mm (interno), com

perfurações em suas laterais (Figura 1 – B), por onde são inseridos os sensores LVDT para as

leituras de deformações horizontais; (b) um par de sensores LVDT com precisão de deformação

inferior a 2 mm e resolução inferior a 5 μm; (c) uma base de aço, onde são fixos os sensores LVDT

e a caixa retangular, impedindo a movimentação de ambos. Na caixa retangular, internamente, são

inseridas placas de PVC nas laterais com perfuração (75 x 75 mm). As placas de PVC são utilizadas

como base de apoio aos sensores LVDT durante o ensaio. A argamassa foi moldada em duas

camadas de 107 golpes e, em seguida nivelada. As leituras dos sensores LVDT são realizadas, por

um período de 24h, através de um módulo universal, que armazena dados de minuto em minuto,

transferindo-os a uma base de dados de um computador.

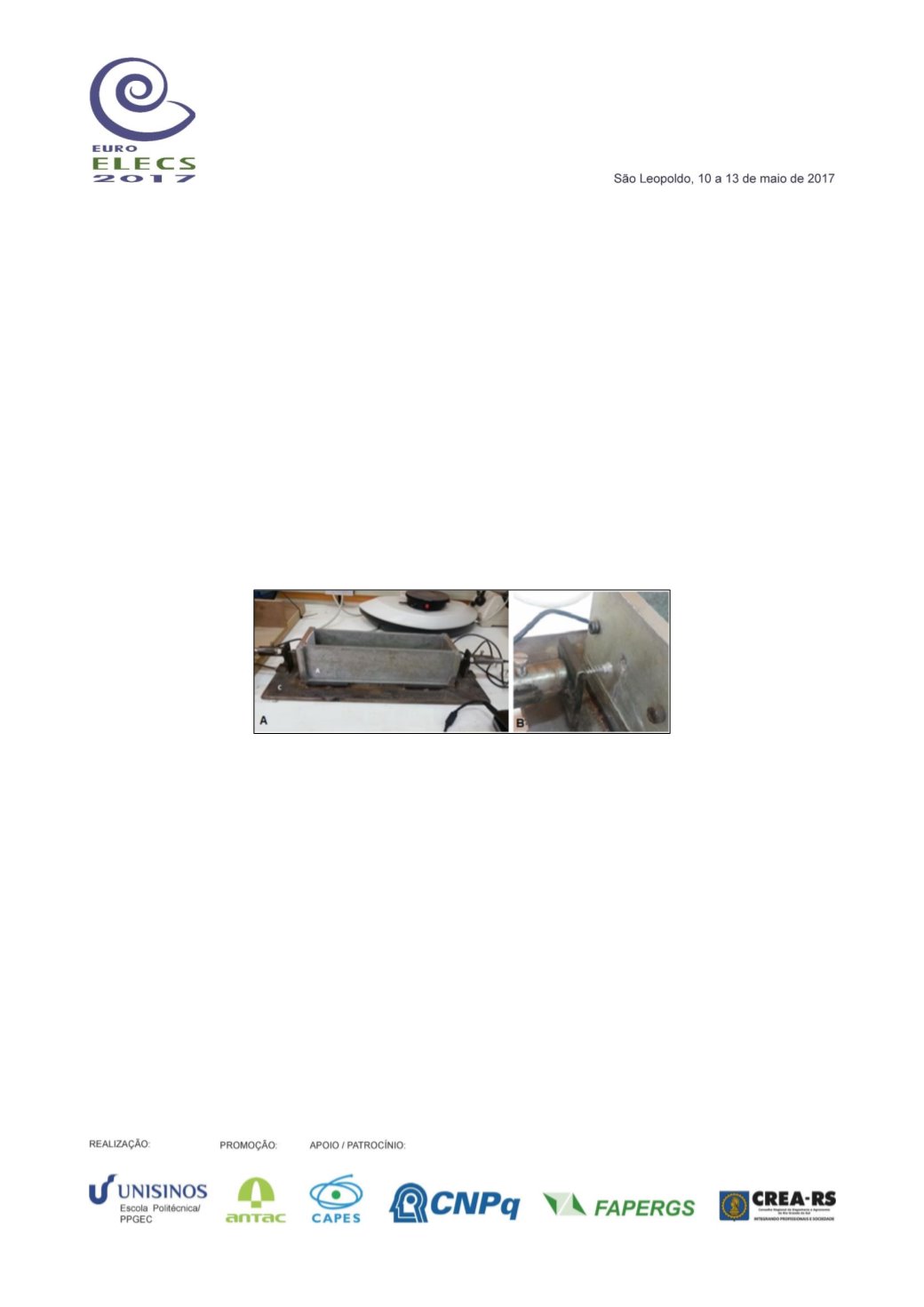

Figura 1.

Equipamento para a medição de retração plástica.

1A– A) caixa de aço com a placa de PVC internamente; B) sensores LVDT; C) base de aço onde são

acoplados os sensores e a caixa de aço; 1B – perfuração na lateral na caixa metálica onde são inseridos os

sensores LVDT.

Já a fissuração inicial foi realizada pelo método proposto por Girotto, Barbosa e Maciel (2014),

utilizando-se uma forma quadrada de 200 mm de lado e 10 mm de altura (Figura 2). A parte interna

da forma é formada por dentes simétricos, medindo 5 mm de altura, com ângulo de 60° entre eles.

A análise foi realizada com pasta, e somente na umidade relativa de 30%, uma vez que, com

temperaturas amenas e argamassa não se observa fissuração. A análise se dá no período de 24h,

onde, após 24h é realizado um levantamento fotográfico da placa fissurada. Posteriormente, as

imagens são avaliadas considerando-se as áreas totais de fissuração, em fissuras com espessura

superior a 0,01 mm, sendo estas analisadas e calculadas por meio do programa “AutoCAD 2010”.
