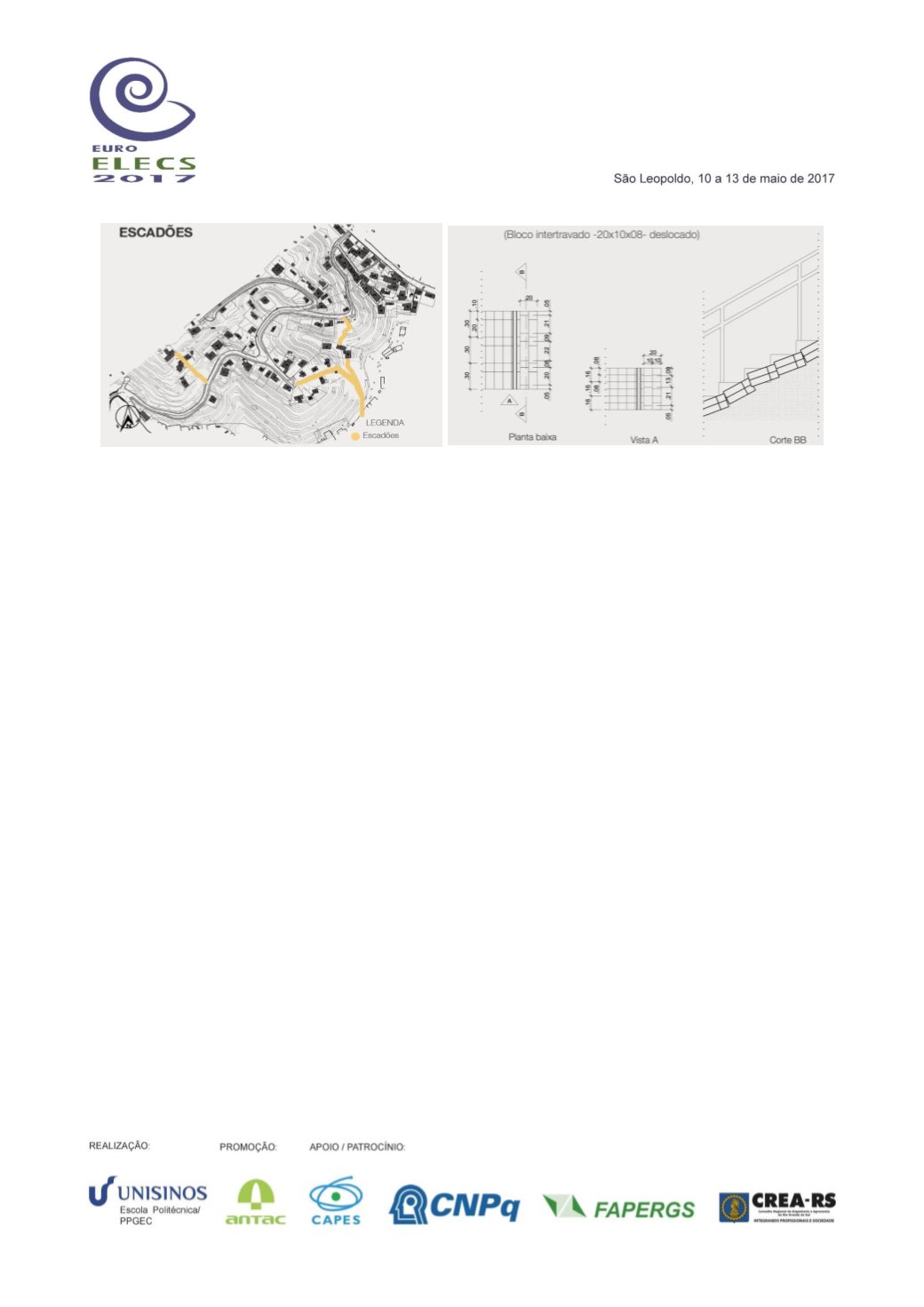

Figura 4.
Esquema de localização e detalhamento dos escadões
Desenhos desenvolvidos pela autora (sem escala)
O sistema de drenagem pluvial é mais um ponto chave, uma vez que, assim como a opção pelas
vias compartilhadas, ele também foge às soluções tradicionalmente adotadas no Brasil. Tal sistema
é superficial, através de trincheiras. Esta opção garante o menor custo de execução e, devido ao
baixo fluxo de automóveis e pedestres na área, não se configura como um inconveniente ao tráfego.
Além disso, as trincheiras são aproveitadas para auxiliar no direcionamento dos diferentes fluxos
nas vias, assim como são projetadas para se tornarem elemento de recreação nos espaços livres
públicos, fator importante em seu aspecto didático, uma vez que trazer a água à superfície muda a
relação do morador com a mesma, que deixa de ser associada ao esgoto, enterrado.
Como mencionado, foi necessário também o desenvolvimento de projeto de contenção de encostas,
para minimizar os riscos de deslizamento presentes na área. Duas diferentes soluções foram
adotadas, de acordo com a gravidade do risco.
O escalonamento de talude foi a técnica adotada para as grandes áreas, não tão críticas. Ele será
realizado através de cortes e aterros no terreno, criando patamares de no máximo 5m de largura e
mantendo ângulos de 50º nas encostas criadas. Essa configuração permitirá que a contenção do
terreno seja feita apenas através do plantio de gramíneas. Já em pequenas áreas mais críticas, foi
necessário usar da tela argamassada para fazer a contenção. Nesses casos, para que não fossem
criadas áreas concretadas aparentes, a proposta contemplou uma área reservada na base da tela
para o plantio de trepadeira, buscando assim a preservação da ambiência do local, bastante verde
e natural, tanto prezada pelos moradores.
Dentre os serviços básicos, ainda foram realizados projetos de instalações hidráulico-sanitárias,
elétricas e de telefonia. O sistema de coleta de esgotos adotado foi o sistema convencional, com
trechos em sistema condominial, onde o foco deixa de ser na moradia e passa a ser o conjunto de
domicílios, formando uma unidade de coleta de esgoto. Para o sistema de abastecimento de água
foi adotado o sistema de redes abertas, devido à baixa densidade e à disposição dos lotes ao longo
de uma via principal. As redes elétrica e de telefonia também permaneceram dentro das propostas
convencionais no Brasil, devido ao baixo custo. Sendo assim, o arranjo de postes utilizado foi o
unilateral, mais indicado para vias locais com largura menor que 9 metros.
