A edificação foi modelada segundo o projeto arquitetônico existente em CAD, com informações
complementares a respeito de materiais construtivos e equipamentos empregados obtidas a partir
das visitas técnicas e levantamentos fotográficos realizados. Informações quanto às propriedades
termo energéticas dos materiais encontrados foram introduzidas no modelo a partir de dados de
fornecedores ou de bibliografia técnica. Posteriormente, os ambientes foram especificados segundo
o seu uso final e sistemas encontrados. Na Figura 3 são apresentados os modelos tridimensionais
gerados no Revit.

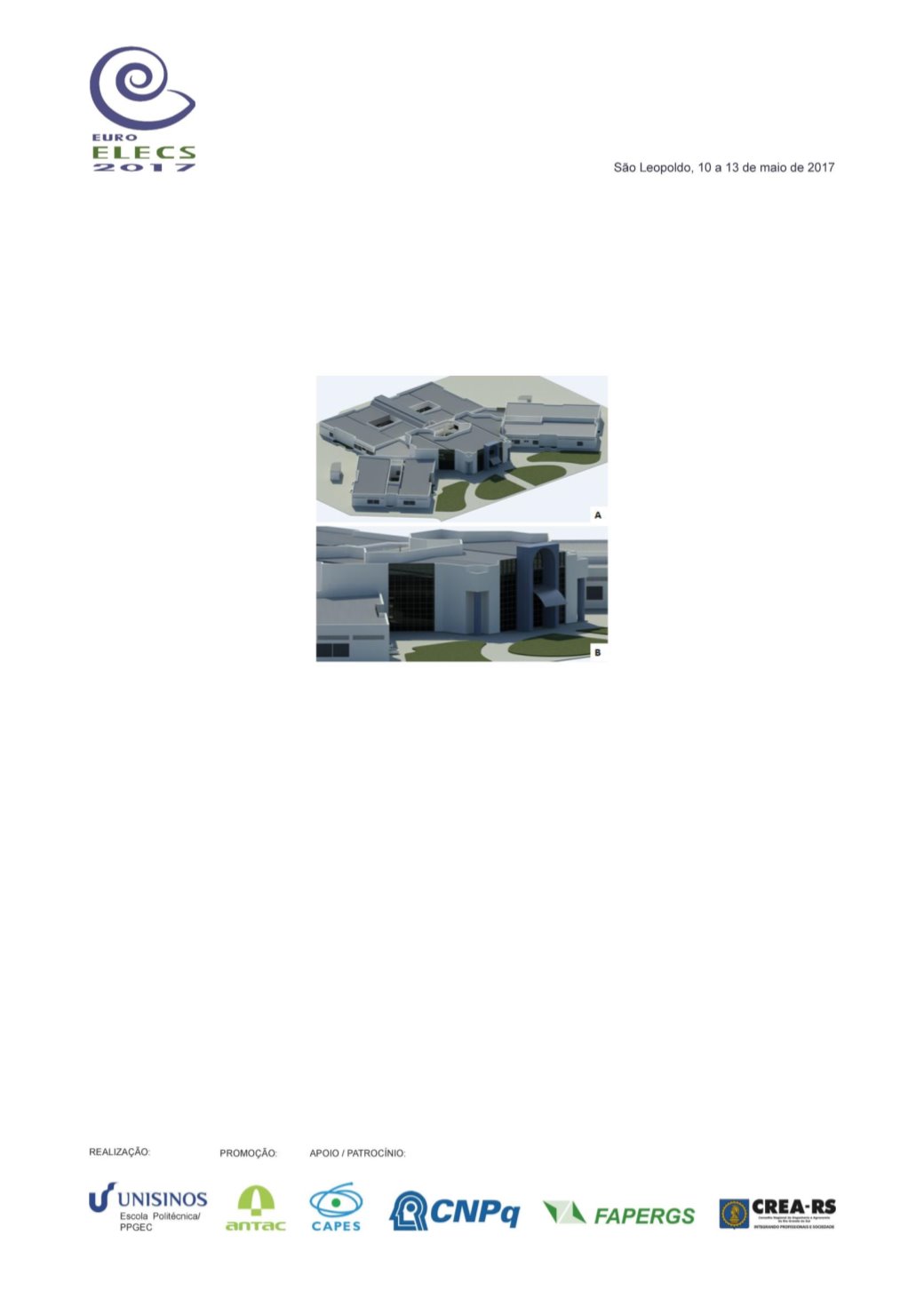

Figura 3.
Modelo 3D da maternidade gerado no Revit
2.4 Simulação Energética da Edificação no Green Building Studio (GBS)
Para a simulação energética foi utilizado o Green Building Studio (GBS) que é um plug-in integrado
ao Revit. Segundo informações da Autodesk (2014), o GBS é um serviço flexível de nuvem que
permite a simulação energética e avaliação das emissões de carbono durante a etapa de projeto.
Para o início da simulação foi realizado, primeiramente, a configuração de parâmetros climáticos
provenientes da estação de referência e, posteriormente, procedeu-se a especificação de materiais,
usos e ambientes, indicando seus respectivos consumos. O programa gera automaticamente a
leitura de dimensões e volumes dos ambientes e blocos. A simulação pode ser executada de duas
formas, uma é mais simplificada, em que é utilizado o modelo de massa conceitual e a segunda, é
um modelo mais detalhado, em que é utilizado os elementos de construção da edificação. No
presente trabalho foi utilizado o modelo de massa conceitual, já que algumas informações da
edificação não foram encontradas. No primeiro modelo a
análise é feita com base na geometria e
função de forma da construção e materiais, é definido por exemplo se o sistema construtivo é
um sistema leve ou pesado, ou seja é uma abordagem mais genérica. Já para o segundo
modelo é necessário possuir dados específicos das paredes, coberturas, pisos, janelas e outros
elementos de construção a serem utilizados.
Definidos os parâmetros quanto ao uso da edificação, períodos de ocupação, sistemas instalados,
custos e fontes de energia; esse plug-in fornece uma análise da energia da edificação associando
a utilização de energia ao seu ciclo de vida e consumo de CO
2
, por exemplo. Ele estima, também,
o consumo de energia associado ao seu uso, as demandas e os picos de energia ao longo do ano.
O programa fornece as possíveis soluções através da adoção de sistemas alternativos de geração
de energia, como a estimativa da geração produzida através da instalação de painéis fotovoltaicos.
