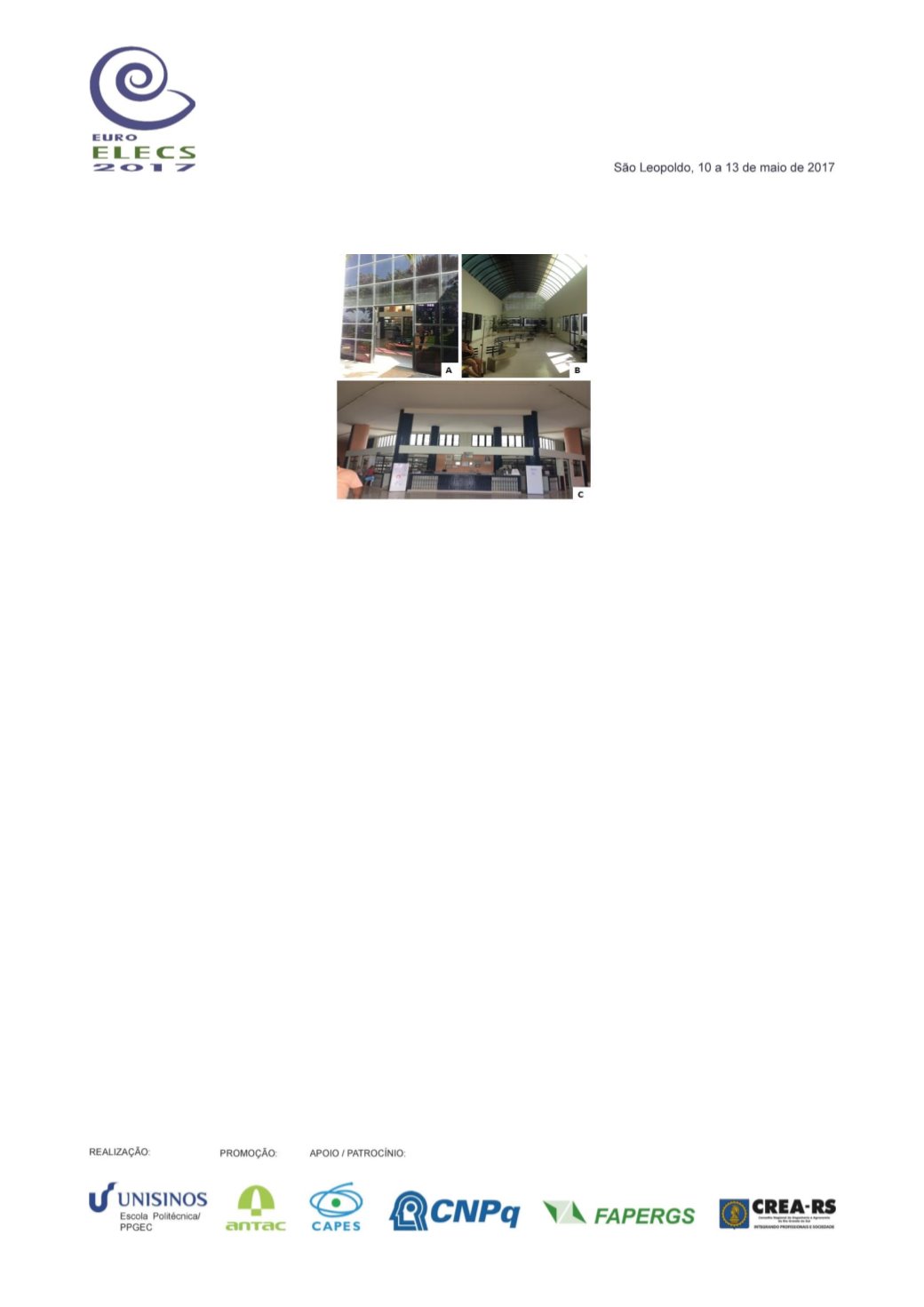

Figura 2.
Registro fotográfico da visita na maternidade. (A) Exemplo de fachada de vidro; (B) Área de
convívio dos pacientes; (C) Balcão de atendimento da recepção
Foram encontrados aparelhos de ar condicionado de dois tipos,
split
e de janela, instalados nas
áreas administrativas e nos seguintes locais: consultórios médicos (06 unidades), salas de pré-parto
(01 unidade), ultrassonografia, Raio-X, Sala de Curetagem, Salas do Centro Cirúrgico (02
unidades), Sala de Parto Normal (01 unidade), Auditório, Biblioteca e Consultório Odontológico.
Porém, esses aparelhos não são utilizados em todos os turnos de funcionamento, mas somente
nos períodos necessários.
Todos os ambientes são servidos de iluminação artificial, com luminárias de sobrepor com lâmpadas
tubulares de 20 e 40 W, conforme a necessidade. Porém, vários ambientes foram encontrados com
as lâmpadas desligadas ou ausentes.
Nas áreas administrativas, realização de exames, procedimentos cirúrgicos e na lavanderia foram
encontrados aparelhos de CPU, monitores de LCD e de tubo, impressoras, telefones, televisores
de tubo e equipamentos específicos, como berço aquecido, incubadoras, aparelho de ultrassom e
calandras. A edificação conta com gerador, utilizado em caso de pane ou queda de energia que
atende à todos os sistemas da edificação.
2.3 Modelagem da edificação no Revit
Foi escolhido o programa Revit por ser possível a utilização da versão educacional gratuita fornecida
pelo fabricante; devido à sua interface amigável e pela verificação do seu maior emprego em outros
estudos já realizados. Uma justificativa importante para adoção deste software é a possibilidade,
durante a simulação energética, de escolher dados meteorológicos das estações mais próximas da
maternidade em estudo.
Em outros softwares, normalmente, é necessário entrar com arquivos climáticos da cidade no
formato EPW ou TRY (como os disponibilizados pelo Laboratório de Eficiência Energética –
LabEEE, de Santa Catarina), e neste caso, para o presente estudo localizado na cidade de Goiânia
– GO, não existem arquivos disponíveis nesses formatos. Enquanto os dados climáticos do tipo
EPW e TRY fornecem dados de uma cidade, sem considerar algumas características locais, os
dados obtidos de estações meteorológicas mais próximas à edificação tendem a se aproximar mais
das condições climáticas reais. No entanto, é necessário avaliar até que ponto essas diferenças
nos dados climáticos utilizados modificam os resultados da simulação energética.
