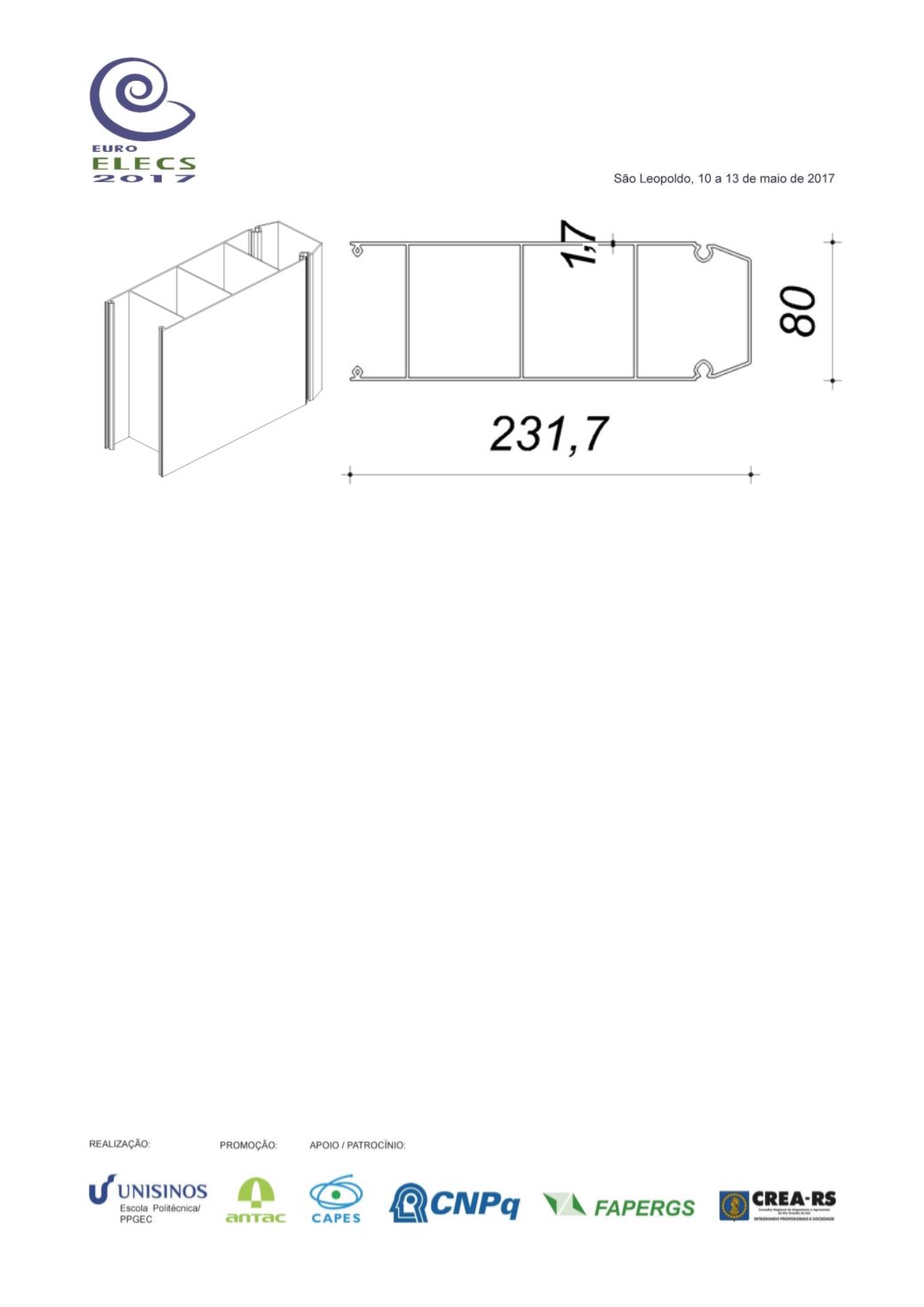

Figura 1.
Geometria dos perfis de PVC
2. OBJETIVO
Em concordância com os preceitos do sistema de homologação junto ao Ministério das Cidades,
orientado pela Diretriz SiNAT 004, objetiva-se avaliar o sistema de vedação vertical interno e externo
(SVVIE) compostos por perfis de PVC preenchidos com concreto, quanto aos preceitos de
segurança contra incêndio, desempenho estrutural, desempenho acústico e térmico, discriminados
e orientados pela ABNT NBR 15575:2013.
3. MÉTODO DE PESQUISA
A pesquisa foi desenvolvida com base nos procedimentos e exigências prescritos na Diretriz SiNAT
004 – Sistema construtivos formados por paredes estruturais constituídas de painéis de PVC
preenchidos com concreto (Sistemas de paredes com formas de PVC incorporadas). A Diretriz
SiNAT 004 exige avaliações quanto ao comportamento e características dos componentes,
concreto e PVC, e ainda do sistema e seus intervenientes, quanto ao desempenho estrutural,
segurança contra incêndio, estanqueidade à água, desempenho térmico e acústico e, ainda, quanto
à durabilidade do sistema.
Conforme o objetivo proposto, a análise se ateve apenas à avaliação do comportamento do sistema
quanto ao desempenho estrutural, segurança contra incêndio, desempenho acústico e térmico.
Para as avaliações do comportamento acústico, térmico e estrutural, adotou-se uma edificação
padrão térrea, com área de 42 m², compreendido por dois dormitórios, sala, cozinha e banheiro. A
Figura 2 apresenta a planta baixa da edificação avaliada, cujas paredes, internas e externas
possuem altura de 285 cm.
