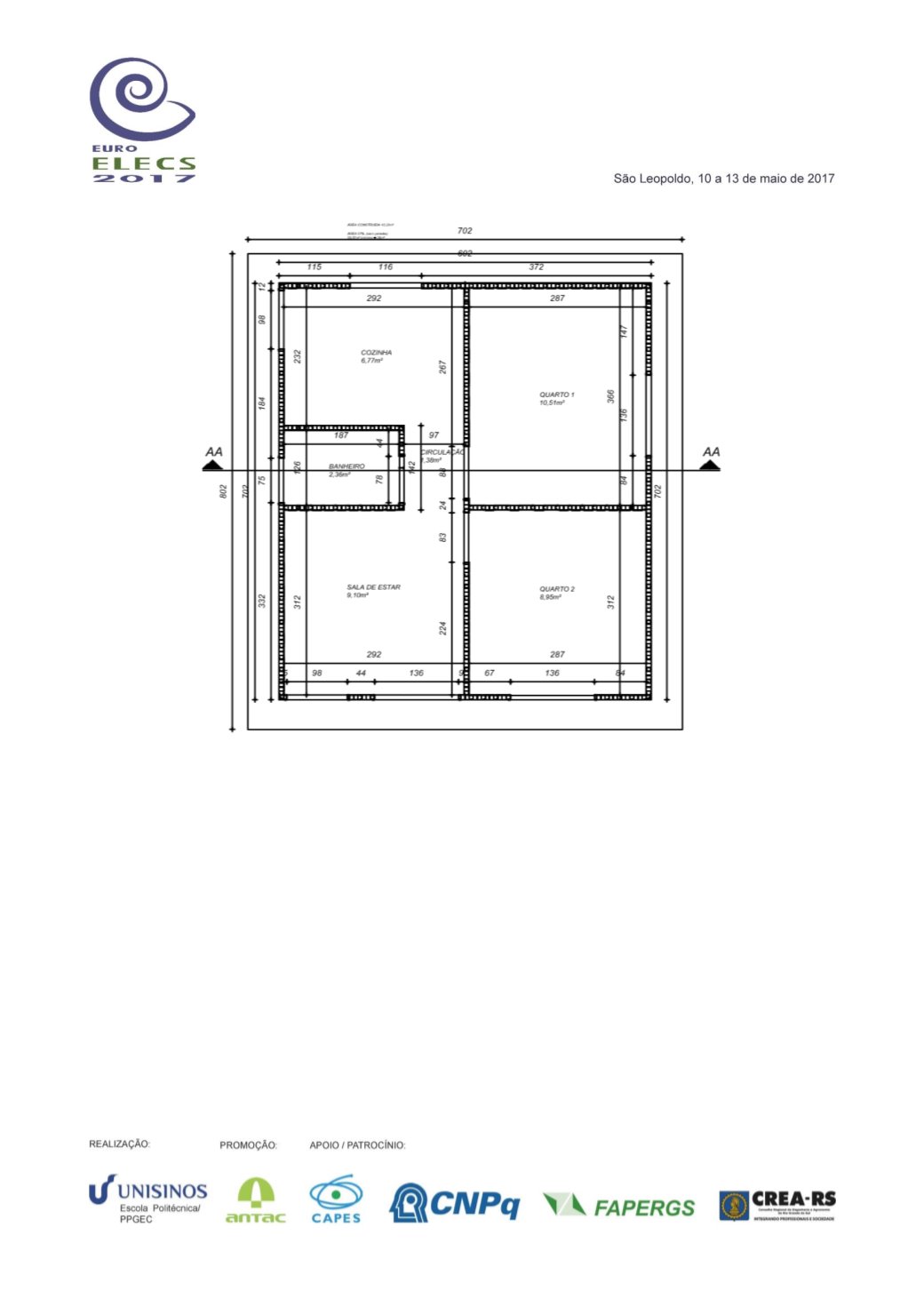

Figura 2.
Planta baixa da edificação avaliada
O comportamento mecânico do SVVIE, caracterizado pelo desempenho estrutural, foi avaliado
quanto à resistência aos impactos de corpo mole e corpo duro, ações de cargas suspensas e
solicitações transmitidas por portas para as paredes.
O método de ensaio para a determinação da resistência ao impacto de corpo mole foi realizado
seguindo os preceitos da norma ABNT NBR 11675:2011 – divisórias leves internas moduladas –
verificação da resistência aos impactos, porém as energias de impacto seguiram as exigências da
norma ABNT NBR 15575:2013. As paredes externas devem ser solicitadas em ambas as faces,
externa e interna, com energias de impacto de 720 J e 480 J, respectivamente. Para as paredes
internas, apenas uma face é solicitada, e o impacto foi de 360 J. Todos os impactos devem ser
desenvolvidos no centro do vão e à meia altura.
Para a verificação de resistência ao impacto de corpo duro, as paredes externas são solicitadas em
ambas as faces. Já nas paredes internas, apenas uma face sofre os impactos. O ensaio para esta
avaliação seguiu as orientações da norma ABNT NBR 15575:2013. A face externa da parede
externa é abalroada com esfera metálica nas energias de 3,75 J e 20 J. Já a face interna do sistema
exerno, assim como as paredes do sistema interno, foram solicitadas com energias de 2,5 J e 10 J.
Como na resistência ao impacto do corpo mole, o corpo duro atinge a região de centro de massa
da parede, não necessariamente no mesmo local, os impactos devem ser realizados em locais
aleatórios. Diferentemente do ensaio de corpo mole, os impactos de corpo duro são realizados em
pontos aleatórios e distintos.
