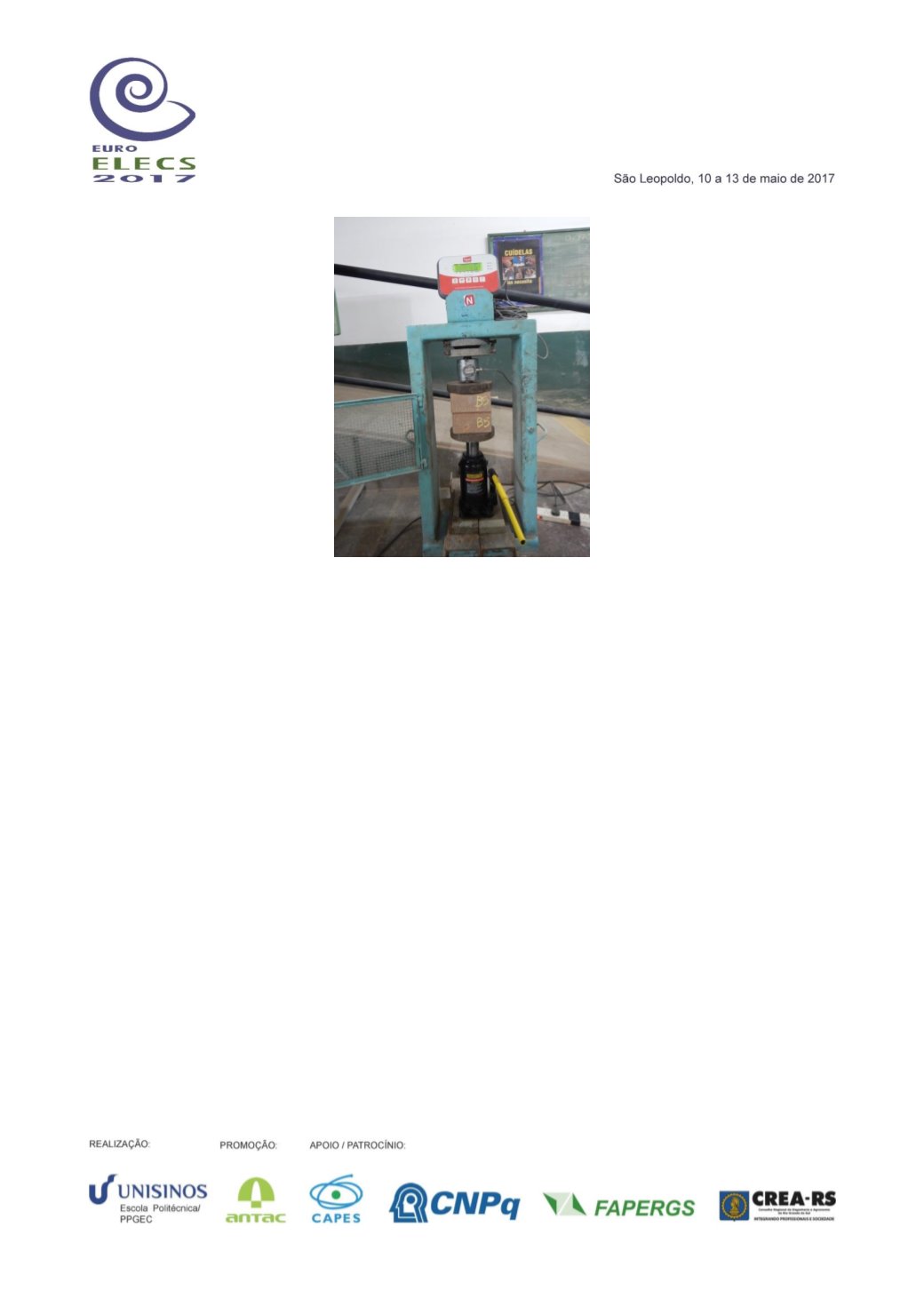

Figura 1.
Ensayo de resistencia a compresión
3.2 Ensayo de evaluación del nivel de erosión húmeda
El procedimiento descripto por el instituto CRATerre es aplicable a cualquier elemento constructivo
elaborado a partir de suelo estabilizado, ya sea con cal o con cemento.
3.2.1 Descripción del equipo de ensayo
El equipo utilizado para la realización de este ensayo consta de un receptáculo de material no
corrosivo, el cual posee en su interior una base deslizante sobre la cual se coloca el bloque a
ensayar y un aspersor, desde donde es impulsado el chorro de agua. En la parte inferior del
receptáculo se encuentra un colector mallado que actúa como filtro, a través del cual ingresa el
agua al dispositivo de bombeo para ser recirculada nuevamente.
Por fuera del receptáculo descripto se ubica una bomba, la cual mediante una combinación de una
válvula mariposa y un manómetro, garantiza que el sistema permanezca a la presión estipulada por
el ensayo. En la Figura 2 puede observarse el equipo empleado para la realización del ensayo.
3.2.2 Procedimiento del ensayo
Se coloca el bloque a ensayar de manera tal que la superficie expuesta al chorro de agua diste 20
cm del aspersor. Se cubre luego la cara expuesta con una máscara impermeable que posee una
abertura de 8 cm x 4 cm. El objetivo de la máscara es evidenciar el daño causado por el chorro de
agua.
Se acciona el dispositivo garantizando que en todo momento la presión del agua sea de 1.4 bar.
La duración del ensayo es de dos horas, realizando intervalos cada treinta minutos para
inspeccionar de manera visual la superficie expuesta, relevándose fotográficamente lo observado.
