3.3 Revestimentos de piso
Os revestimentos utilizados neste programa experimental foram selecionados entre: flutuantes,
flexíveis e cerâmicos (laminado, vinílico e porcelanato, respectivamente). A escolha deveu-se a
estes estarem dentre os materiais mais empregados nas edificações na região. As instalações dos
revestimentos vinílico (Figura 1a), laminado (Figura 1b) e porcelanato (Figura 1c) seguiram as
informações dos fabricantes.

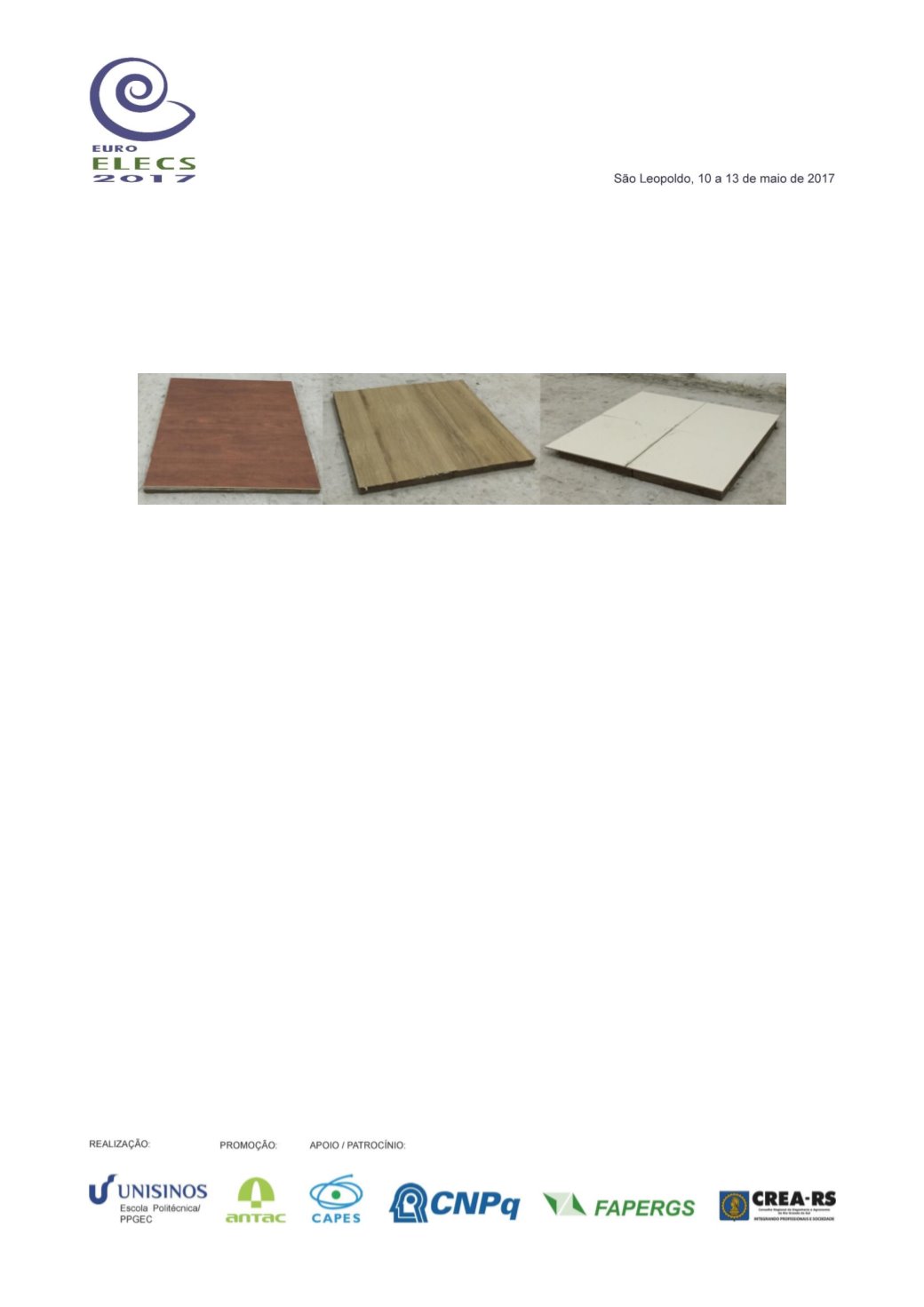

Figura 12.
Revestimentos utilizados
1(a)
1(b)
1(c)
3.4 Medição do isolamento ao ruído de impacto
Foram ensaiadas quatro placas por vez, formando área de superfície de 1,00m². Os ensaios de
ruído de impacto dos contrapisos, foram realizados em laboratório nas câmaras reverberantes do
itt
Performance. Como a norma ABNT NBR 15575-3:2013 não faz referência da normativa técnica
a ser utilizada para realização dos ensaios de isolamento de impacto padrão em laboratório, seguiu-
se as prescrições da norma ISO 10140-3:2010 para procedimentos de ensaio e a ISO 717-2:2013
para a determinação do nível de pressão sonora de impacto normalizado ponderado. O tempo de
reverberação da câmara receptora foi determinado pelo método de precisão de acordo com a norma
ISO 3382-2:2008.
A câmara emissora, que se refere ao ambiente superior, possui um volume de 48,75m³ e câmara
receptora um volume de 48,62m³.
A câmara possuí uma laje de entrepiso maciça de concreto armado com 12cm de espessura, sendo
neste trabalho retratada como “laje zero”, sendo suas paredes constituídas de alvenaria de bloco
maciço dupla totalizando uma espessura de 40cm, revestidas com reboco e pintados com tinta
acrílica branca.
O ensaio de ruído de impacto é realizado através de uma máquina geradora de impacto
padronizado, denominada
Tapping Machine
, modelo 3207, da marca
Brüel & Kjær.Este
equipamento tem a função de excitar o piso, simulando impactos padronizado e normatizado. Além
desta, foram utilizados os seguintes equipamentos: microfone, modelo B&K 4189, analisador,
modelo B&K 2270, fonte emissora dodecaédrica omnidirecional modelo B&K 4292, amplificador de
potência modelo B&K 2734, termohigrômetro Instrutemp modelo ITMP 600, cabos e trena metálica
calibrada.
A fonte emissora de impacto padrão foi posicionada sobre as placas de contrapiso na sala emissora
em cinco posições diferentes, conforme o esquema da Figura 2, enquanto na sala receptora o
analisador e o microfone receptor variaram de posição duas vezes durante cada posição de fonte,
totalizando 10 medidas para cada amostra ensaiada. A temperatura e a umidade relativa da câmara
emissora e receptora foram capturadas no início de cada ensaio, sendo que a temperatura variou
entre 18
o
C e 27
o
C e a umidade relativa entre 51% e 78%.
