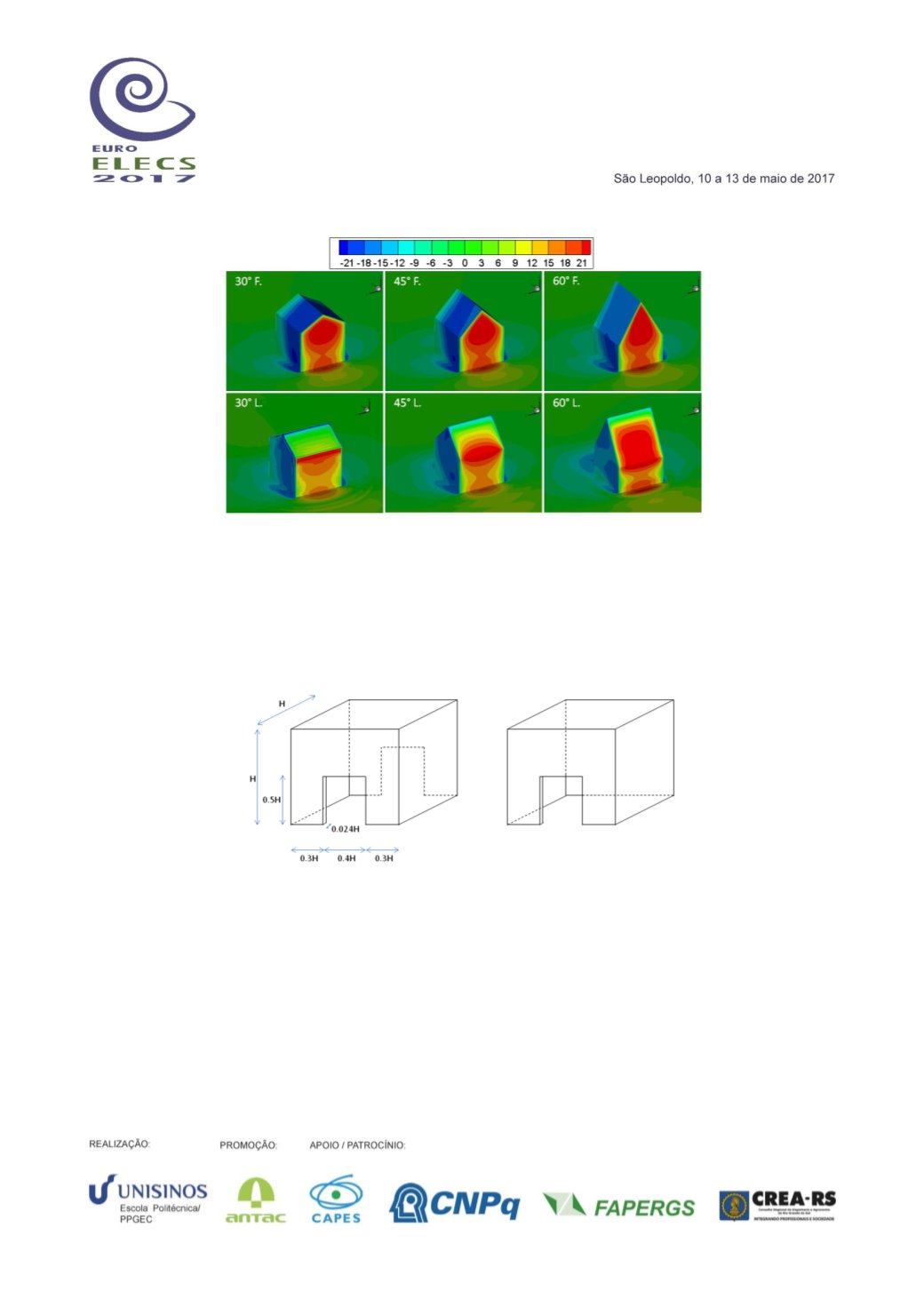

Figura 6.
Distribuição de pressão para o caso da edificação com teto duas águas
4.2 Modelo com teto de duas águas
Com o intuito de estudar o escoamento externo e interno as edificações, utiliza-se um modelo cúbico
no qual varia-se a quantidade de aberturas. No primeiro caso, existe apenas uma abertura, situada
na fachada frontal, e no segundo caso analisado existem duas aberturas, uma na fachada frontal e
outra na fachada posterior. Os dois casos deste modelo são apresentados na Figura 5, ambos
possuem as mesmas dimensões, variando apenas a quantidade de aberturas.
Figura 7.
Modelos dos casos abertos
Na Figura 6, mostra-se o domínio adotado para os dois casos. As condições de contorno são as
mesmas que foram apresentadas na Tabela 1.
A dimensão característica (H) adotada para este modelo, H = 2.5 m, é a mesma que foi empregada
por outros autores para casos similares. O perfil de velocidade típico de camada limite atmosférica,
com um ângulo de ataque igual a 0º, que incide diretamente sobre a fachada com abertura,
caracteriza-se por um número de Reynolds igual a 1.3x10
5
, calculado com base na dimensão
característica da edificação e na velocidade de entrada V
0
= 11 m/s a 12.5 m (δ) de altura.
