Desta forma é possível comparar-se os resultados calculados no presente trabalho com os
resultados obtidos por outro autor, a fim de validar-se o método utilizado.

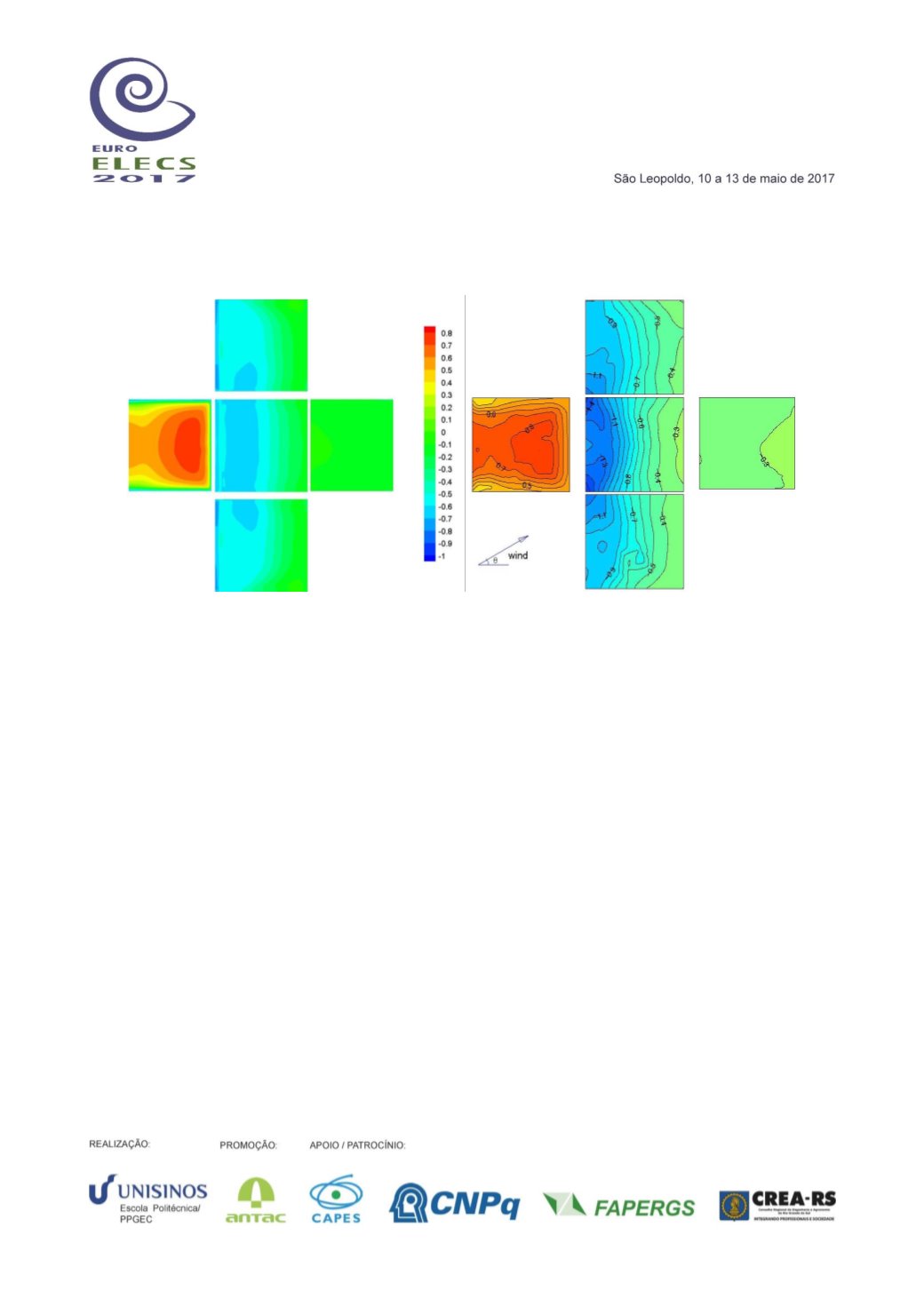

Figura 5.
Distribuição dos coeficientes de pressão
Observa-se que os coeficientes de pressão calculados são muito similares aos obtidos
experimentalmente no túnel de vento, havendo somente uma leve diferença na face superior do
cubo onde acontecem fortes gradientes de pressão devido à separação do escoamento. Esta
discrepância poderia ser reduzida aumentando o refinamento da malha na região dos fortes
gradientes de pressão, contudo, o custo computacional deve ser levando em conta.
Posteriormente, na Figura 4, mostram-se as distribuições de pressão média para os casos de
edificação com telhado de duas águas.
Pode-se perceber que na região de barlavento acontece a máxima pressão e na região da esteira
(sotavento) temos a mínima pressão. Com relação à inclinação do telhado, observa-se que quando
se incrementa o ângulo do mesmo, a área de alta pressão aumenta, fazendo com que exista uma
maior diferença de pressão entre as regiões a montante e a jusante da edificação. É justamente a
diferença de pressão entre as fachadas que gera o escoamento do vento no interior da edificação,
logo, a condição ótima é aquela em que se tem a maior diferença possível entre as pressões das
fachadas.
Calculado
GCOE PROGRAM
