1003 / 2158
1003

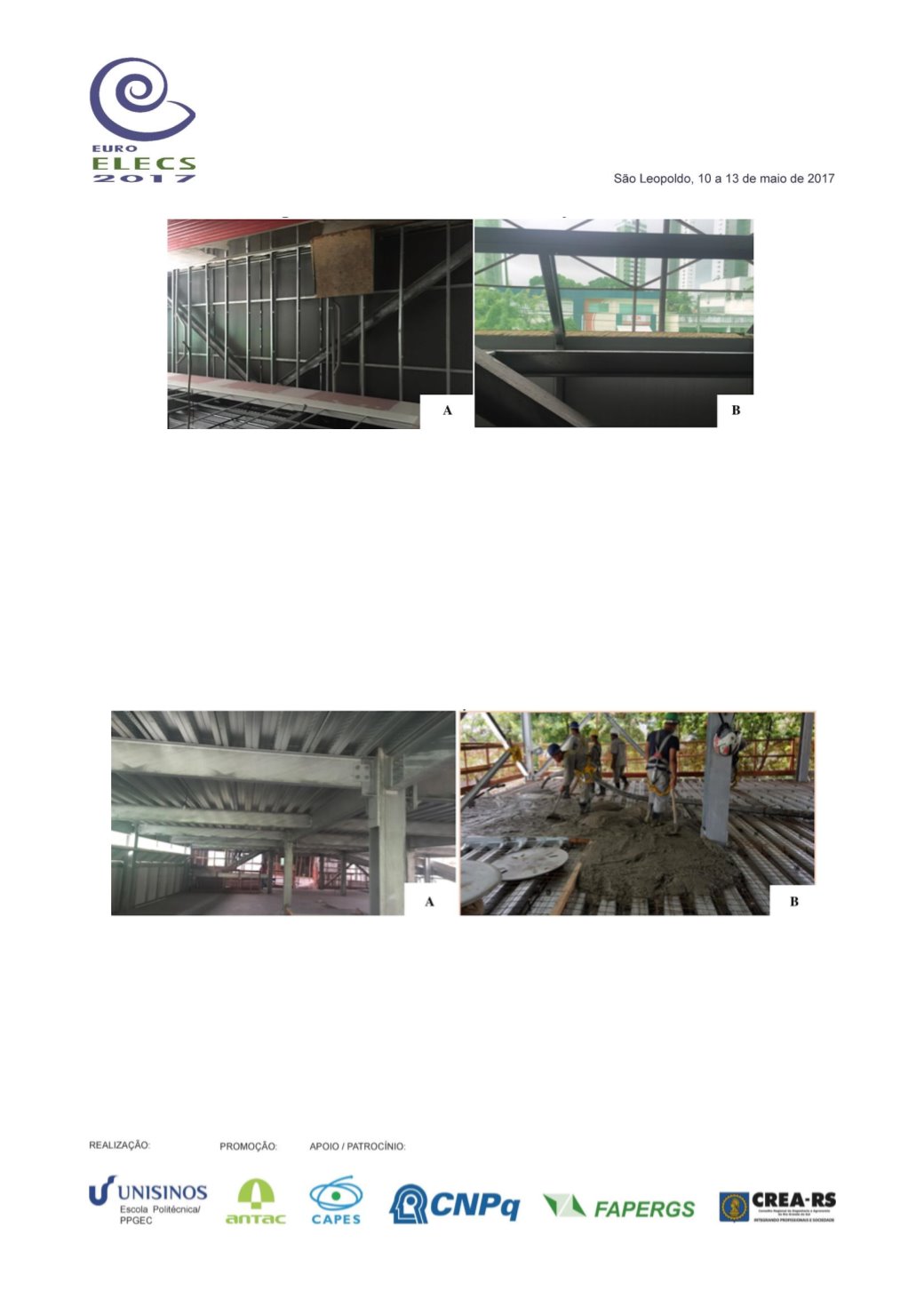

Figura 3.
Elementos de fachada da edificação estudada
A – vista do interior da edificação com placas de ACM em evidência; B – painel isoeste em evidência.
3.3 Estrutura metálica
O projeto do colégio contempla vigas e pilares de aço galvanizados a fogo, instalados através de
parafusos, como observado na Figura 4a. Esta alternativa gera uma menor quantidade de resíduos
em relação à estrutura de concreto armado moldada in loco, por dispensar a necessidade de
atividades que produzem muito resíduo, como montagem e desmonte de fôrmas e concretagens.
As lajes do edifício são do tipo steel deck, como mostrado na Figura 4b, sendo assim, dispensam a
necessidade de fôrma e também, escoramento. Verifica-se ainda uma redução no uso de concreto,
devido a sua geometria, e também de aço, já que a mesma dispensa a armação positiva,
requisitando apenas uma armação de composição composta de tela soldada.
Figura 4.
Estrutura metálica da edificação estudada
A – vigas e pilares de aço galvanizado em evidência; B – laje do tipo steel deck sendo concretada
3.4 Drywall
O uso de drywall para vedação e separação de ambientes é uma alternativa que reduz
significativamente a quantidade de resíduos gerados quando comparada à utilização de blocos
cerâmicos para o mesmo fim. Tal afirmativa se dá devido à menor necessidade de recortes, por se
tratar de um material composto de duas placas de gesso de 12,5 mm de espessura e uma camada
interna composta de OSB (painel de tiras de madeira orientadas), como pode ser observado na
Figura 5.
