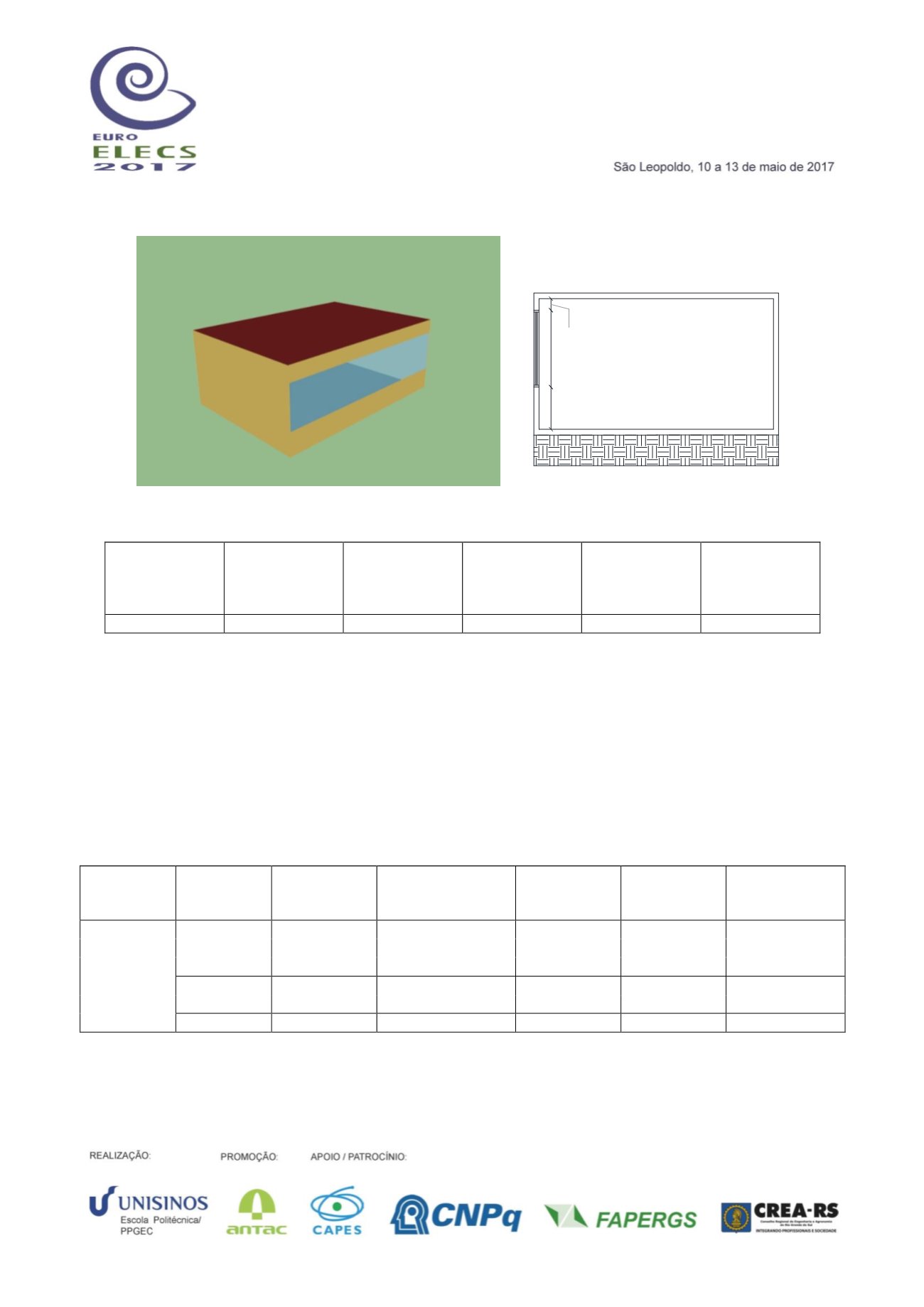

Figura 6.
Modelo 5.
1,10
2,00
0,30
1,80
1,10
2,00
0,30
2,20
1,10
2,00
0,30
2,60
1,10
2,00
0,30
Quadro 1.
Dados de entrada do Dia Típico de Verão
Cidade
Temperatura
máxima diária
(ºC)
Amplitude
diária de
temperatura
(ºC)
Temperatura
de bulbo
úmido (ºC)
Radiação
solar (Wh/m²)
Nebulosidade
São Paulo
31,9
9,2
21,3
5180
6
Fonte: ABNT (2013a).
Para esta análise, além da geometria do ambiente e orientação geográfica são necessários para a
entrada de dados no software os dados referentes aos elementos que compõem a envoltória, bem
como suas características térmicas, sendo elas: rugosidade, espessura, condutividade térmica,
densidade e calor específico. O ambiente analisado é composto por paredes de blocos de
concreto, revestidas externamente com placas cerâmicas assentadas com argamassa comum, e
internamente, pintura sobre revestimento argamassado. A laje executada em concreto e o piso em
concreto com revestimento cerâmico. Estes dados são apresentados no Quadro 2.
Quadro 2.
Propriedades dos materiais que compõem as superfícies do ambiente.
Ambiente Elemento
Material
Condutividade
(W/mK)
Densidade
(Kg/m³)
Calor
Específico
(J/KgK)
Absortância
Solar
Sala de
aula
Parede
Cerâmica
0,8
1720
840
0,7
Argamassa
1,15
1800
1000
0,5
Concreto
1,7
2400
1000
0,3
Piso
Concreto
1,4
2000
1000
0,3
Cerâmica
0,8
1720
840
0,7
Forro
Concreto
1,7
2400
1000
0,3
Esta análise térmica considerou apenas o efeito das prateleiras de luz na resposta térmica da
envoltória dos ambientes estudos, por este motivo, não foram consideradas fontes internas de
calor. Finalizando esta parte de análise, foi considerada uma renovação de ar nos ambientes
estudados.
