fechamento em alvenaria de tijolos cerâmicos (modelo 1); alvenaria estrutural de blocos de
concreto (modelo 2); e painéis estruturais de concreto armado pré-fabricados (modelo 3).
Quanto as unidades de cálculo, a emissão de CO2 é calculada quilograma (kg), enquanto a
energia incorporada é levantada em megajoule (MJ).

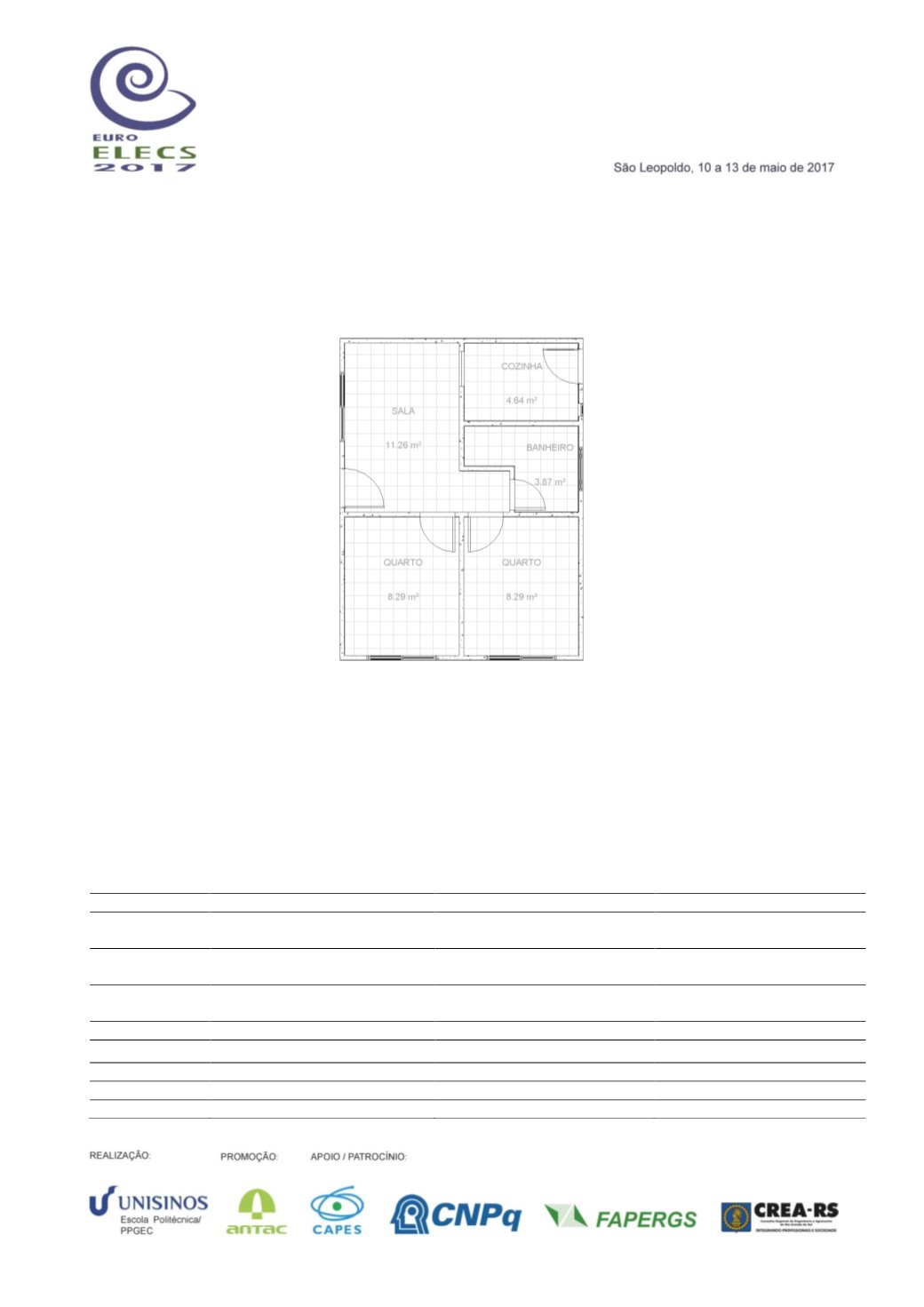

Figura 1. Modelo arquitetônico utilizado
3.1 Modelagem da edificação em BIM
A modelagem dos três métodos construtivos foi realizada em um mesmo arquivo no software
Autodesk® Revit® com o uso da função “Opções de Desenho”, onde cada modelo é visualizado
separadamente, como mostra a Figura 2.
Foram modelados os seguintes elementos construtivos: sistema de fechamento vertical, pisos,
estrutura, fundação, esquadrias, forro e telhado. As variações construtivas englobaram as
composições de parede e estrutura, mantendo-se os demais elementos equivalentes em todos os
modelos. Todos os elementos ou composições utilizadas originaram-se das bibliotecas do
programa ou foram criados dentro do software, e são apresentados na Tabela 1.
Tabela 1. Materiais utilizados na modelagem
Modelo 1 Modelo 2 Modelo 3
Parede Blocos cerâmicos Blocos de concreto
estruturais
Painéis pré-fabricados de
concreto armado
Piso/Fundação Contra-piso e revestimento
cerâmico
Contra-piso e revestimento
cerâmico
Contra-piso e revestimento
cerâmico
Estrutura Vigas e pilares em concreto
armado
Blocos de concreto
estruturais
Painéis pré-fabricados de
concreto armado
Fundação Radier Radier Radier
Portas Alumínio e Madeira Alumínio e Madeira Alumínio e Madeira
Janelas Vidro e alumínio Vidro e alumínio Vidro e alumínio
Forro Gesso Gesso Gesso
Telhado Madeira e telha colonial Madeira Madeira
