as regiões sólidas da estrutura. Desta forma, considerando a interferência da condutividade dos
materiais do processo de convecção natural a qual a água é submetida.
O teste de independência de malha foi realizado com 3 malhas de quantidade de elementos distintos
3.294, 6.150 e 11.127), mas que seguiam o mesmo padrão de refino, observado nos Detalhes A e
B da Figura 2. Por não ser visível diferenças de resultados entre as malhas de 6.150 e 11.127
elementos, as simulações foram realizadas com a malha de 6.150 elementos (Figura 3). Além disso,
a malha de 3.294 elementos apresentou resultados destoante ao experimental.

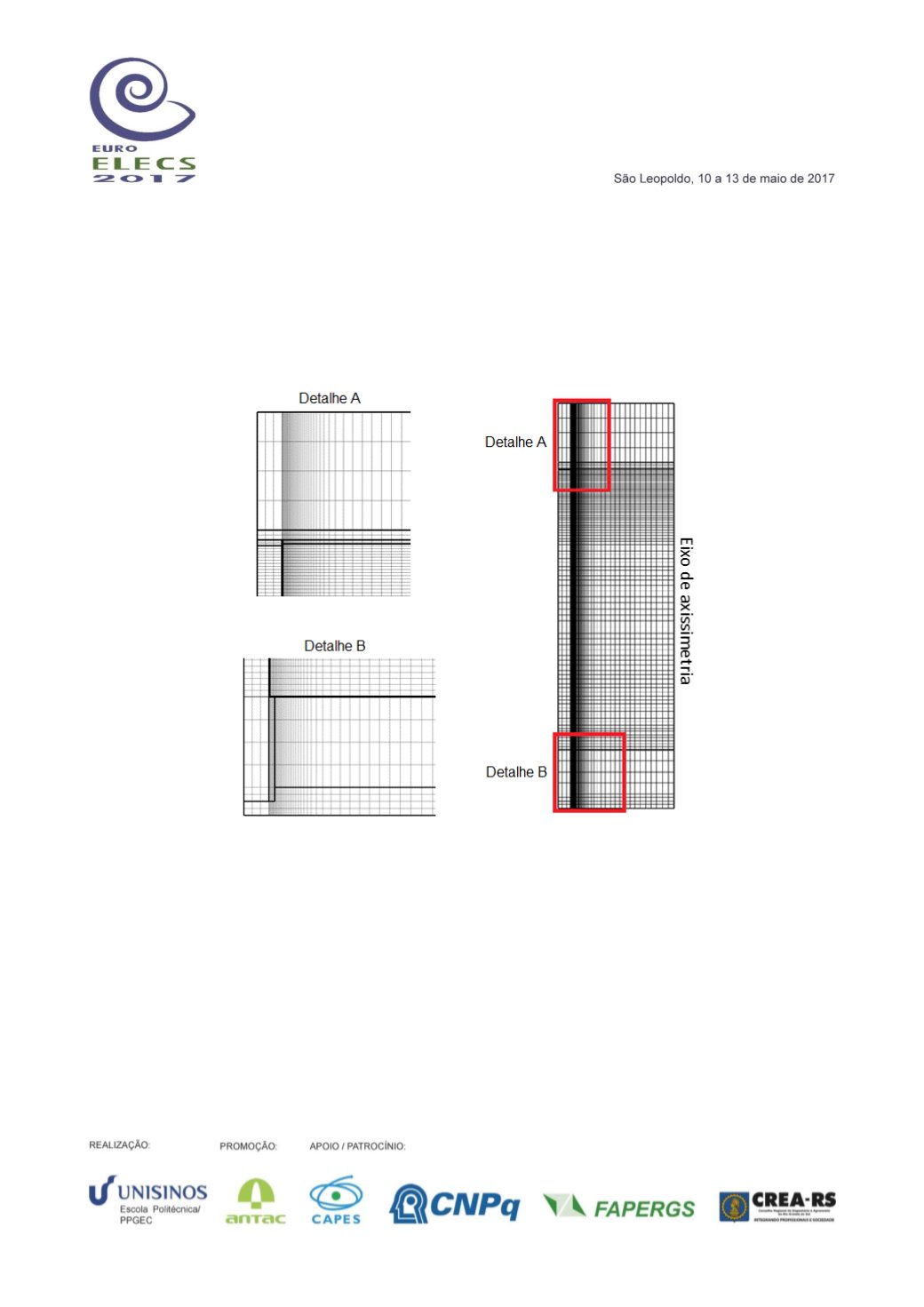

Figura 2.
Malha computacional utilizada
O estudo de independência temporal foi realizado com os intervalos de tempo de 0,5, 1, 2, 3 e 4 s.
Foram constatadas diferenças de resultados entre os intervalos de 3 e 4 s com os demais e com o
resultado experimental, já entre os de 0,5, 1 e 2 s não foi observado diferenças significativas. Desta
forma, foi considerado viável o uso do intervalo temporal de 2 s.
3. RESULTADOS E DISCUSSÕES
Como resultados, é apresentada a validação numérica e a análise da influência dos componentes
metálicos estruturais na estratificação do reservatório.
3.1 Validação do modelo matemático e numérico
Na Figura 3 são apresentados perfis transiente de temperatura (
T
) pela altura do tanque (
H
). Nesta
figura, os símbolos representam os resultados experimentais de Oliveski; Krenzinger; Vielmo
(2003), enquanto que as linhas representam os resultados numéricos deste trabalho. Como pode
ser observado, os resultados numéricos representam bem a formação da estratificação térmica
