Ecuación 1.
Porcentaje de permeabilidad de las estrategias
% =
⁄ ×100
μ%
= Porcentaje de permeabilidad
P
n
= Cantidad de pixeles negros
P
σ
= Pixeles totales
3.4 Permeabilidad y reducción de la radiación solar directa
La radiación solar directa (Wh/m2) que incide cada hora en los planos verticales o fachadas fue
estudiada, para cada mes en cada una de las 24 orientaciones de fachada, utilizando el software
Radiasol 2.0. Los ángulos de radiación solar directa se relacionan con los de permeabilidad del
follaje para obtener la cantidad de energía que ingresa a los espacios de un edificio en diferentes
temporalidades (ver ecuación 2).
Ecuación 2.
Radiación solar directa sobre las fachadas con vegetación
2
.
ó =
2
.
× %
ó
2
.
ó =
Watts de radiación del componente directo que recibe la fachada con la vegetación
seleccionada por metro cuadrado en la hora analizada.
2
.
= Watts de radiación del componente directo que recibe la fachada sin estrategia por
metro cuadrado en la hora analizada.
%
= Porcentaje de permeabilidad a la radiación solar directa de la vegetación en la hora
analizada.
Para el caso de estudio, con su actual estrategia artificial, se compara el porcentaje de
permeabilidad del área de fachada, restando el área de los elementos que no permiten incursión
solar (Fig. 4) y aplicando el coeficiente de sombra del vidrio instalado en la biblioteca (SC: 0.26),
con el objetivo de encontrar la reducción de radiación solar directa (ver ecuación 3) para comparar
entre diferentes dispositivos de protección solar.

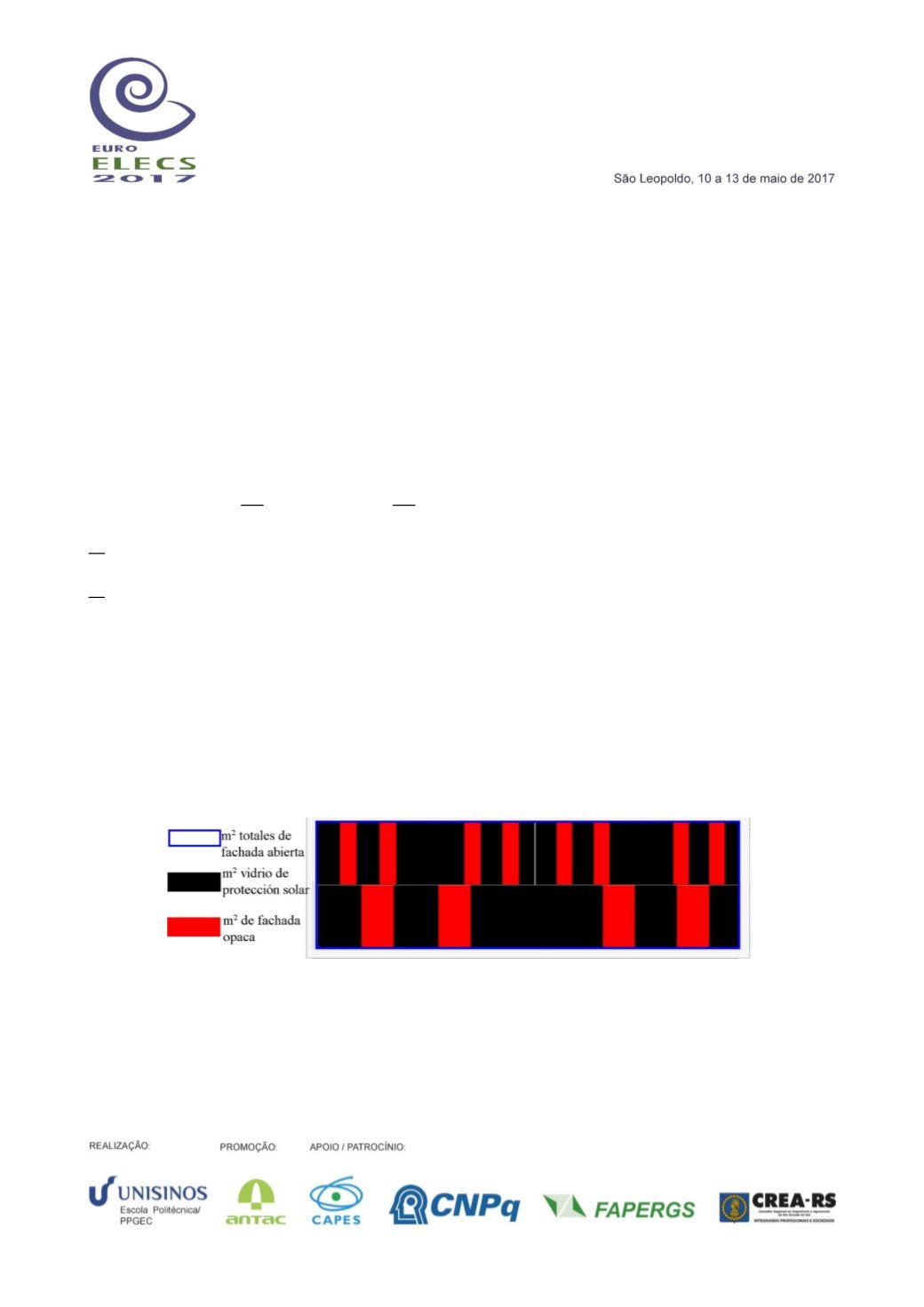

Figura 4.
Áreas de fachada con estrategia artificial
