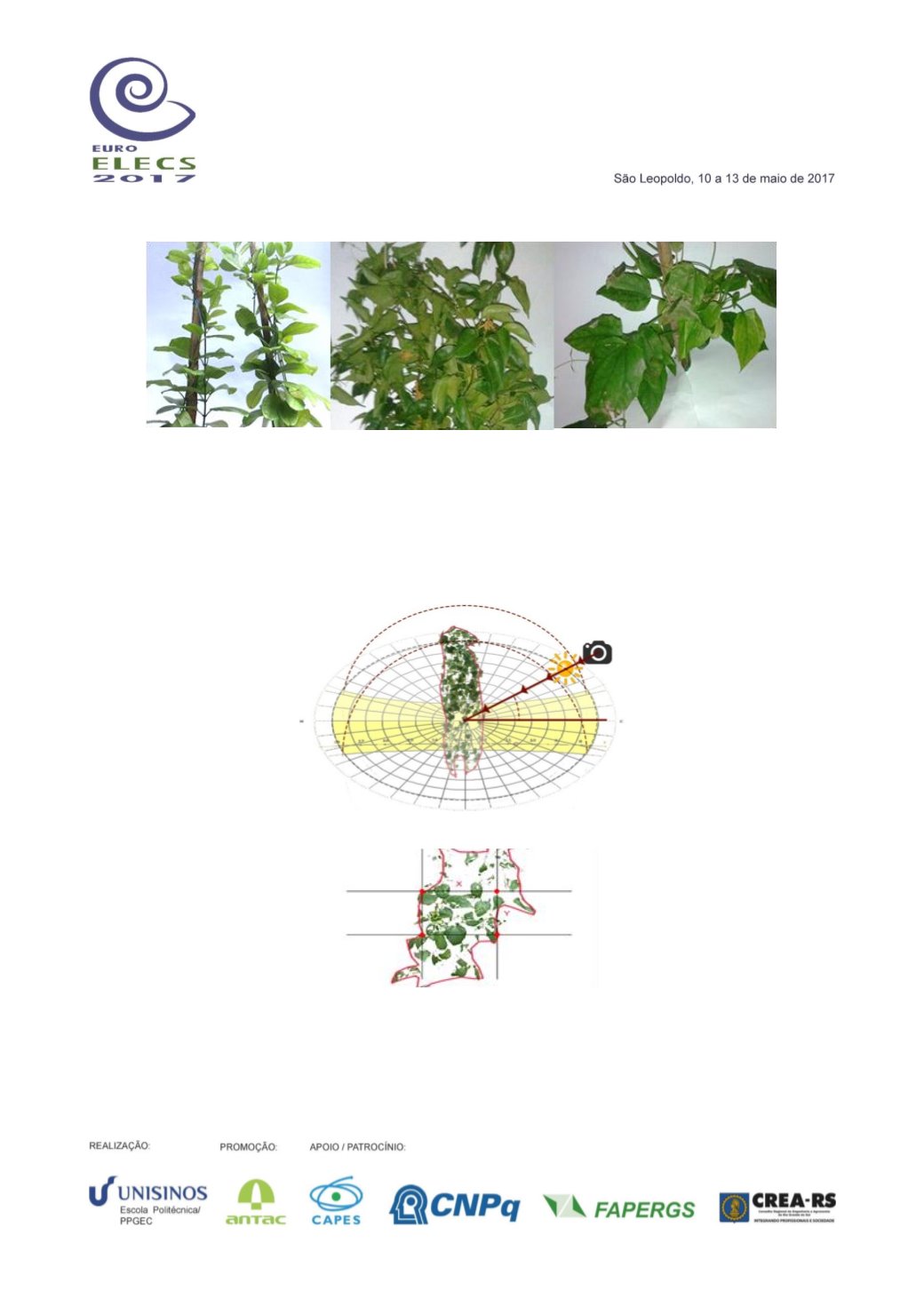

Figura 1.
Fotografía de la vegetación seleccionada (de izquierda a derecha: Mandevilla laxa, Pyrostegia
venusta y Thunbergia grandiflora)
3.3 Estudio de la permeabilidad del follaje
El porcentaje de permeabilidad de la vegetación a la radiación solar directa varía según el ángulo
en que se analice, la investigación cuantificó la permeabilidad del follaje de la vegetación con
fotografías tomadas en campo desde la posición del sol en la bóveda celeste en cada una de las
horas día de cada mes (Fig. 2). Se decidió analizar un recuadro de la fotografía, donde 3 puntos del
recuadro fueran tangentes a la silueta del follaje (Fig. 3).
Figura 2.
Esquema de ángulo de fotografías a la vegetación (Marzo, 800 h)
Figura 3.
Criterio de selección del recuadro de la fotografía a analizar
Con del software Photoshop CC se aplicó a las fotografías efecto de alto contraste y con la función
histograma se contó los pixeles que son parte del follaje en relación al total de pixeles dentro del
recuadro analizado, encontrando el porcentaje de permeabilidad del follaje en cada fotografía desde
el ángulo de incidencia solar (ver ecuación 1). Para obtener un promedio de la permeabilidad de la
vegetación utilizada, se decidió estudiar el porcentaje de permeabilidad a 10 ejemplares de la misma
especie en diferentes viveros de Medellín.
