As características termofísicas dos materiais utilizados no protótipo da Casa Popular Eficiente estão
expressos na Figura 3, estes dados alimentarão os parâmetros do software EnergyPlus nas
simulações a serem realizadas.

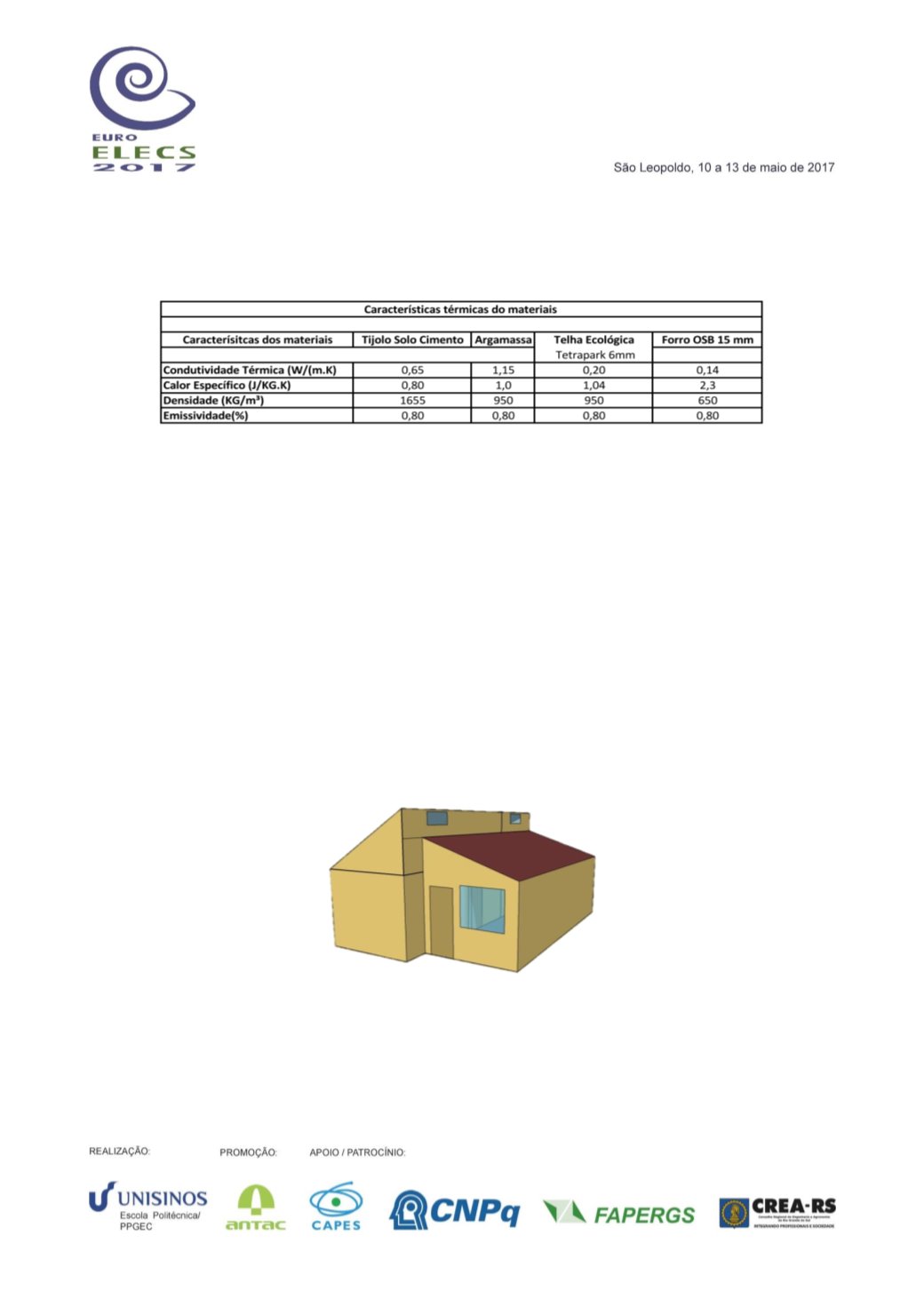

Figura 3 – Características termofísicas dos materiais da Casa Popular Eficiente - UFSM
Fonte: SANTOS et al, (2015) adaptada pelos autores.
3.2
Parâmetros de Simulação
A avaliação comparativa entre as possibilidades de controle da ventilação natural na edificação com
criação de cenários de ventilação, realizou-se através de simulação computacional, com o software
EnergyPlus versão 8.3.0, utilizou-se para modelagem da edificação o software Sketchup 15 Make
com plugin Legacy Open Studio para a interface gráfica.
A modelagem do protótipo para as simulações (Figura 4) baseou-se nas características construtivas
da edificação e dados climáticos da cidade de Santa Maria/RS, representados pelo arquivo climático
Swera, com análises elaboradas para os dias típicos determinados por Flores (2014), no verão, 20
de fevereiro e inverno 9 de julho,
para o nível 2,5%.
Aos parâmetros atribuídos ao modelo da residência, além de materiais, estrutura e
dimensionamento, foram atribuídos também com base no Regulamento Técnico da Qualidade para
o Nível de Eficiência Energética de Edificações Residenciais - RTQ-R (INMETRO, 2012) os padrões
de comportamento do edifício e dos ocupantes (schedules), e o cálculo da temperatura do solo que
foi realizado com auxílio do Pré-processador Slab.
Figura 4. Modelagem para as simulações no Sketchup
3.2.1 Cenários de controle da ventilação
A fim de atingir o objetivo proposto de investigar a eficiência de um sistema automatizado para o
controle e acionamento de esquadrias visando utilizar a estratégia passiva de ventilação natural por
controle térmico, serão simulados cenários de controle da ventilação natural, bem como integração
da estratégia passiva de ventilação natural com o condicionamento térmico artificial, conforme o
Quadro 1, onde foi considerado.
