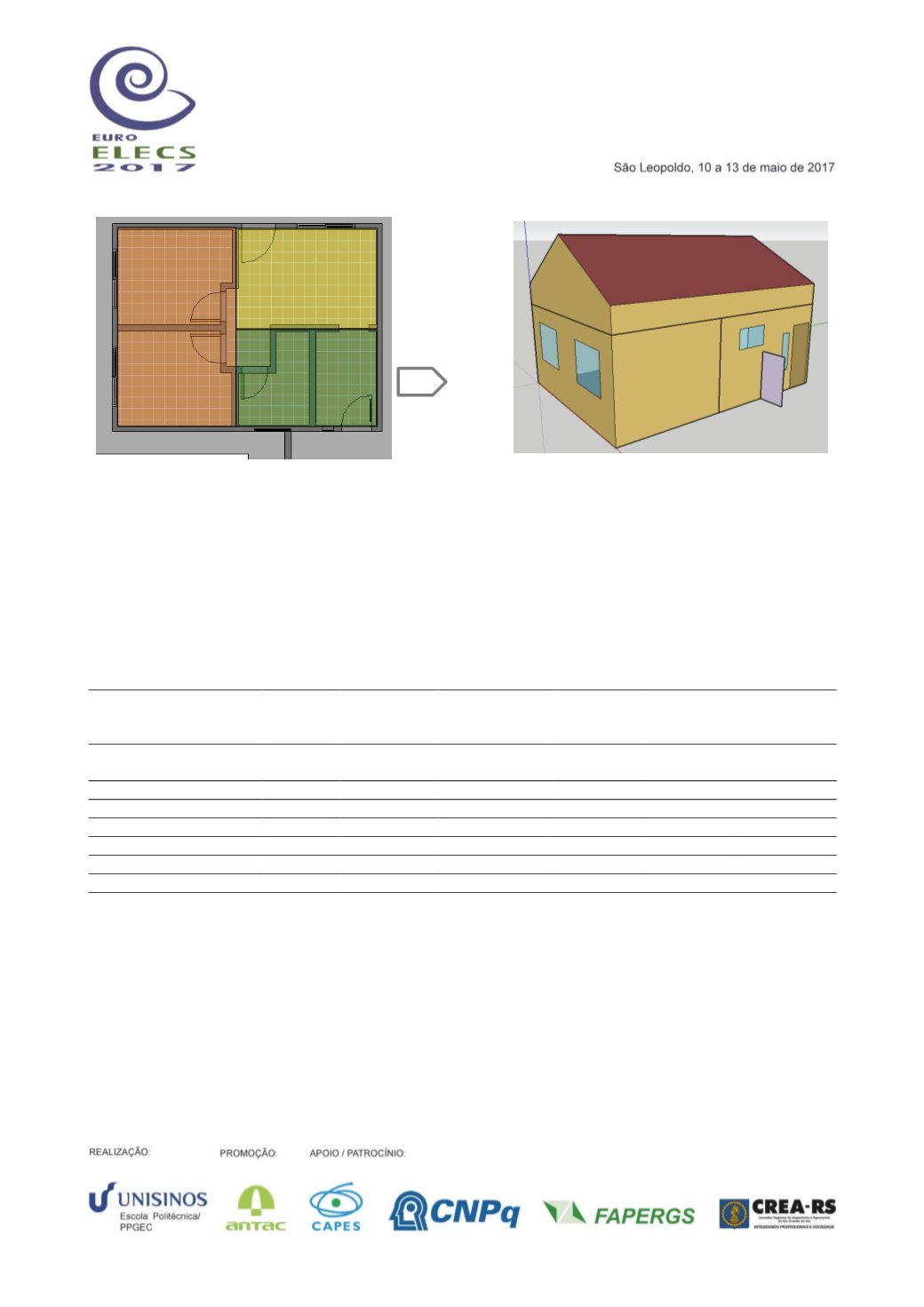

Figura 3
– Divisão da edificação em zonas e modelo energético para simulação no EnergyPlus
Z01 – Sala de estar; Z02 – Áreas molhadas (cozinha, área de serviço e banheiro); Z03 – Quartos; Z04 -
Plenum
No caso da edificação objeto desse estudo, os erros de transferência foram tão significativos que a
mitigação das possíveis causas ou até mesmo a elaboração dos ajustes no modelo energético final
ficaram inviáveis. Dessa forma, optou-se por refazer a modelagem energética utilizando as
ferramentas do OpenStudio (figura 3) e incluindo dados das propriedades térmicas dos materiais
manualmente no EnergyPlus (tabela 2). Optou-se por dividir a edificação em quatro zonas, três
correspondentes aos cômodos da residência e uma correspondente à massa de ar entre o telhado
e o forro (chamada de
plenum
), como mostra a figura 3.
Tabela 2 –
Propriedades térmicas dos materiais utilizados
MATERIAL
ESP.
(cm)
COND.
TÉRMICA*
(W/m.K)
DENSIDADE*
(Kg/m³)
CALOR
ESP.*
(J/Kg.K)
ABSOR-
TÂNCIA
TRANSMI-
TÂNCIA
(W/m².K)**
Parede de concreto
armado
10,00
1,75
2400
1000
0,2
-
Reboco
2,50
1,15
2000
1000
0,2
-
Tijolo cerâmico
9,00
0,90
1600
920
-
-
Telha cerâmica
1,00
1,05
2000
1000
0,8
-
Telha fibrocimento
0,70
0,95
1900
840
0,3
-
Forro PVC
1,00
0,20
1300
960
-
-
Laje pré-moldada
-
-
-
-
2,29
Notas: Para todos os materiais considerou-se valor de emissividade de 0,90. *Adaptado da NBR 15.220 –
2 (ABNT, 2005a). **LABEEE, 2011
4.2 Resultado das simulações
Foram feitas 08 simulações, considerando as combinações de coberturas, forros e paredes, a saber:
A01, A02, A03 e A04 para as alvenarias cerâmicas e C01, C02, C03 e C04 para as paredes de
concreto armado (ver tabela 1). Optou-se por analisar as duas zonas ocupadas mais críticas do
ponto de vista térmico, conforme recomendação da NBR 15.575 – 4 (ABNT, 2013). Dessa forma,
analisou-se a zona 01 (sala) para o verão, quando uma janela está voltada para oeste e a outra
parede para o norte, e zona 03 (quartos) para o inverno, quando as janelas estão voltadas para o
sul e a outra parede para o leste. Optou-se também por simular o desempenho dos dias com
Z01
Z02
Z03
N
Z04
