carboxilatos. Os componentes que contemplam o sistema, considerando a composição da face
interna para a face externa, são: painéis de EPS, armados com tela soldada nervurada Gerdau
(série 61, tipo Q61, de aço CA-60 nervurado, diâmetro nominal das barras de 3,4mm, com
espaçamento entre as barras de 15 cm nas duas direções).
3.2 Ensaio de choque térmico
O ensaio de choque térmico foi realizado no laboratório de durabilidade do itt Performance e o
ensaio de visa avaliar a resposta dos sistemas verticais de vedação, principalmente no que tange
seu revestimento às alterações do clima passíveis de ocorrência nos revestimentos externos. Para
que exista a simulação da agressão real dos revestimentos e componentes, o dispositivo utilizado
para análise reproduz ciclos de aquecimento e resfriamento através do emprego de resistências
elétricas e resfriamento com jatos de água. A verificação da resposta dos sistemas faz uso de
termopares do tipo K e de um defletômetro de haste para mensurar os deslocamentos, como
representa as Figuras 2 e 3.

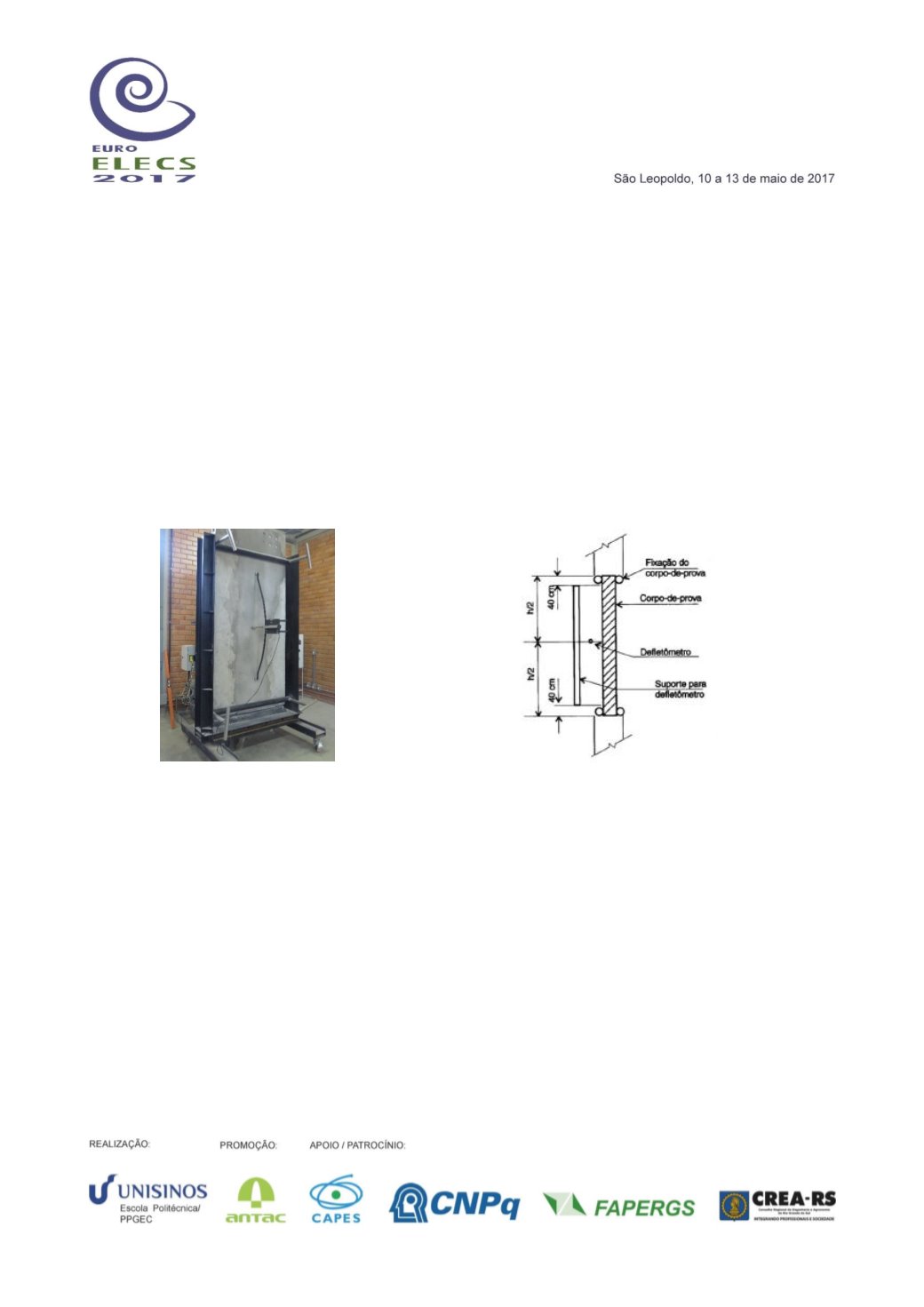

Figura 2.
Representação do ensaio com
defletômetro
Figura 3.
Representação do defletômetro, adaptada da
NBR 15575-4 (ABNT, 2013)
O ensaio prescrito no anexo E da NBR 15575-4 (ABNT, 2013) estabelece que a amostra deve ser
submetida a 10 ciclos sucessivos de ação do calor e resfriamento por meio de água. A amostra é
aquecida a 80±3ºC e mantida por 1 hora à esta temperatura constante (esse ensaio deve ser
realizado para duas amostras de cada sistema construtivo). Posteriormente é resfriado por meio de
jatos de água sobre a superfície da amostra até atingir a temperatura de 20±5ºC. O controle da
amostra, para que a mesma atinja a temperatura supracitada é feito através de 5 termopares,
alocados na amostra conforme sugestão da norma já descrita.
3.3 Ensaio de resistência ao crescimento de fungos emboloradores
A verificação da resistência do sistema ao crescimento de fungos emboloradores é realizada com
emprego de câmara contendo a dispersão de três tipos de fungos (Aureobasidium pullulans,
Aspergillus niger e Penicillium). Os componentes da câmara de ataque por fungos são: (1) tampa
da câmara (2) barras para suporte dos equipamentos (3) bandeja para disposição do solo (4)
interface de controle de temperatura e (5) base da câmara, como representa a Figura 4.
