O espaço destinado ao telhado verde apresentava 0,48m de comprimento, 0,41m de largura e de
área de fundo e 0,30m de altura. Acima da válvula de escoamento, foi posicionada uma membrana
de absorção, para evitar que parte do substrato utilizado na formação do telhado verde desça e
possa entupir a via.
O Sistema Modular Alveolar Grelhado, era composto por um módulo semi-flexível, preto, fornecida
em placas. Possui reservatórios de formato retangular, é feito de material de plástico reciclado. Suas
placas com espessura de 1400 micras nas dimensões de 140 x 115 x 1,5 cm (A = 1,61m²). Para o
experimento, foi adaptado para que coubesse na caixa. Em suas especificações tem uma retenção
de água da chuva de 35 l/m². A finalidade do módulo é de drenagem controlada, retenção de água
para as raízes da vegetação (reserva de água sob as raízes), evita contato direto da vegetação com
a laje (Figura 3). Após a colocação do sistema laminar, foi colocada a Membrana de Absorção, cuja
sua finalidade é de retenção de água e nutrientes para suprir parcialmente as raízes da vegetação
(Figura 4).

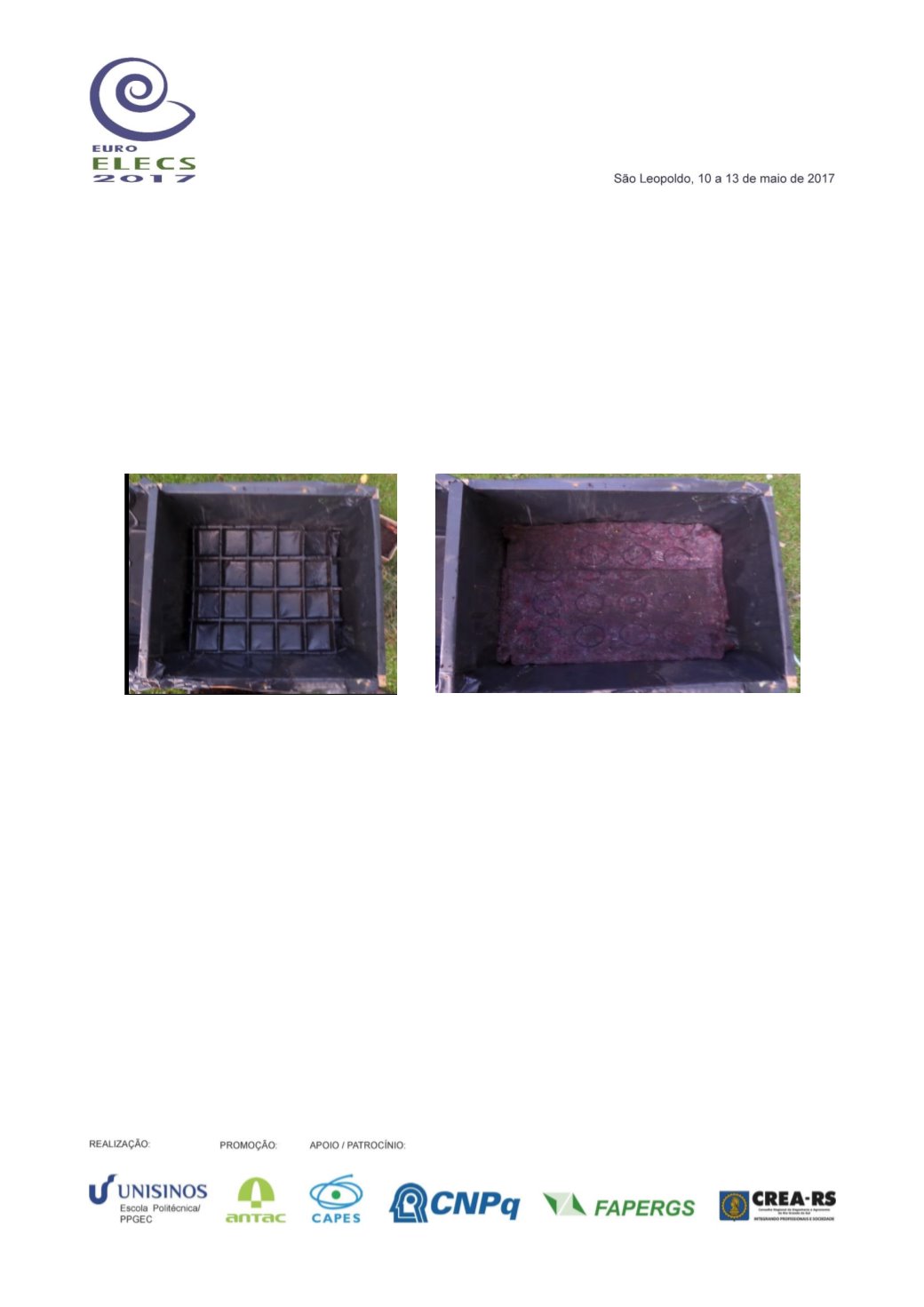

Figura 3.
Estrutura do telhado verde: a) Módulo Laminar Médio; b) membrana de absorção.
Depois deste processo foi colocada a grelha de pavimento natural, composta por material plástico
reciclado, cor preta e dimensão de 38,5 x 48,0 altura 2,5cm. Sua finalidade é de suporte e retenção
do substrato nutritivo, proporcionando alta capacidade de drenagem de água sem carrear o
substrato nutritivo. Com isso, é possível a oxigenação das raízes e evitar o amassamento das raízes
por compactação e fixação das plantas. Acima, colocou-se, então, o substrato composto de
materiais orgânicos e sintéticos. A espessura da camada de substrato ficou em 5cm (Figura 4).
a)
b)
