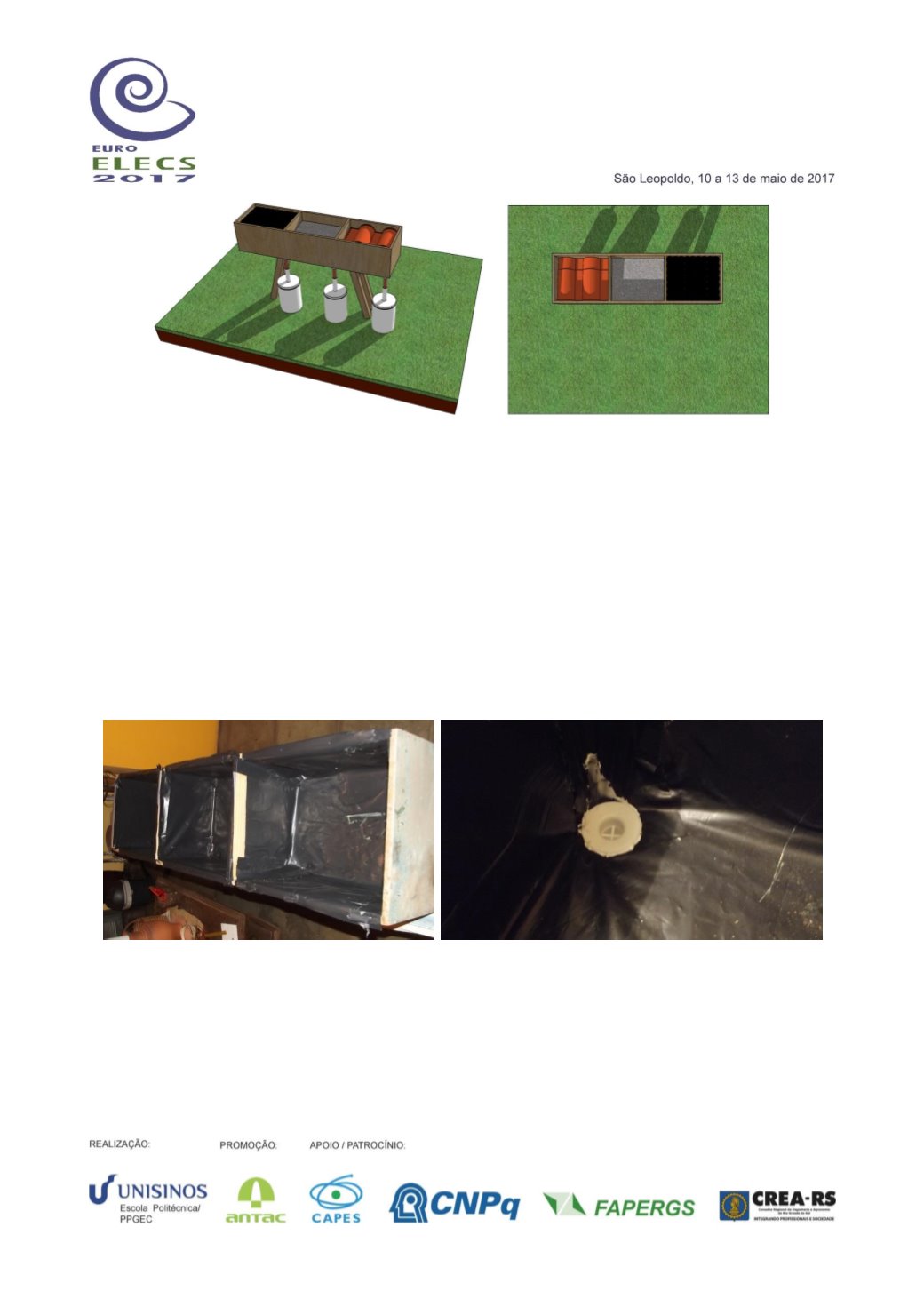

Figura 1.
Visão Geral do Experimento: a) perspectiva; b) planta baixa (b.1.Telha cerâmica; b.2.Caixa
impermeabilizada; b.3.Telhado verde)
3.2.1. Estrutura do experimento
O modelo para a experiência foi construído uma caixa retangular, com medidas 1,52m de
comprimento, por 0,41m largura e 0,30m de altura. A caixa é dividida em três partes iguais cada
uma medindo 0,48m de comprimento, 0,41m de largura e de área de fundo e 0,30m de altura. A
armação foi feita com madeira para sustentar as três caixas impermeáveis para acomodar os três
tipos de telhados utilizados para o experimento.
Com a estrutura concluída, as três partes foram revestidas por uma lona preta, estabelecendo a
impermeabilização. Em seguida, foram empregadas válvulas de plástico, utilizadas em lavatórios,
para executar a realização do escoamento da água da chuva, instalada na estrutura de madeira
após a impermeabilização. A estrutura foi construída com inclinação de 1% e foram executados
testes de estanqueidade antes do início do experimento (Figura 2).
Figura 2.
Estrutura do experimento: a) impermeabilização; b) sistema de drenagem.
3.2.2. Telhado Verde
O sistema do telhado verde empregado foi o Sistema Modular Alveolar Grelhado, composto de
módulos pré-fabricados. Os módulos possuem uma estrutura na forma de caixa, com um composto
de substrato, adquirido em fornecedor localizado em Porto Alegre/RS. O Sistema Alveolar se
caracteriza pela presença, em sua composição, da membrana alveolar, responsável pela reserva
da água. O sistema Grelhado possui inclusão da grelha tridimensional de PEAD.
a)
b)
b.1) b.2) b.3)
a)
b)
