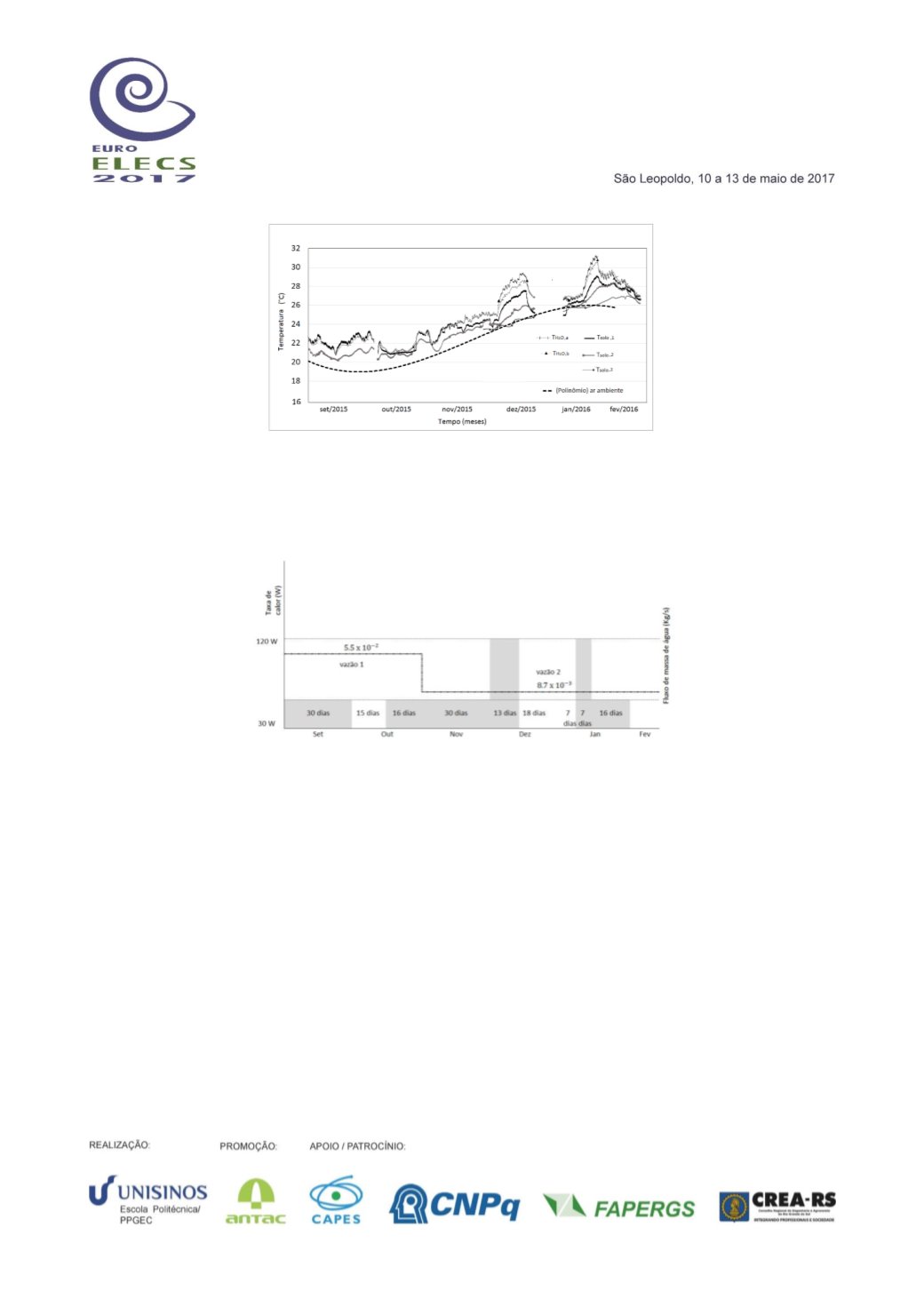

Figura 3: Perfis de temperatura da água e do solo

A Figura 4 mostra as taxas de calor entrando no AC pelo uso da resistência elétrica e a vazão da

bomba circulando água entre o RE e o CHE. Os picos de temperaturas na Figura 3 ocorrem em

função dos ajustes destas variáveis, que foram usados para validar o sistema.

Figura 4: Parâmetros do sistema, mostrando taxa de calor e vazão de água ao longo do tempo

4.1. Simulação da climatização em uma edificação popular em escala real

Foi estimada a demanda por energia térmica para climatizar uma edificação popular do programa

Minha Casa Minha Vida, do governo Federal (Planos Casas, 2016). A edificação tem 50,25 m

2

de

área, suas paredes externas foram projetadas com a face externa composta por uma chapa de

fibrocimento, sendo que a face interna é revestida com chapa de gesso acartonado e possui

isolamento térmico de lã-de-vidro. As paredes internas são compostas por duas chapas de gesso

acartonado e todas as janelas são constituídas de vidro duplo.

A Figura 5 mostra as potências para refrigeração e aquecimento requeridas ao longo de um ano

típico. Para este gráfico considerou-se os limites mínimo e máximo, respectivamente, 18 °C para o

inverno e 25 °C para o verão, para um índice de ocupação de 4 pessoas. O consumo de energia

para refrigeração no período foi de 1.330 kWh/ano e para aquecimento foi de 290 kWh/ano. O pico

máximo de consumo para refrigeração foi de 24,66 kWh, no dia 24 de janeiro, sendo este o valor

utilizado para dimensionar o sistema EWHE. O sistema foi dimensionado considerando somente a

condição de refrigeração, que é a que exige uma carga mais significativa.
