foi medida no local com auxílio de cronômetro e reservatório com medida padrão. As tensões de
alimentação da resistência foram monitoradas ao longo dos testes para considerar as oscilações e
calcular a potência real para a resistência elétrica.

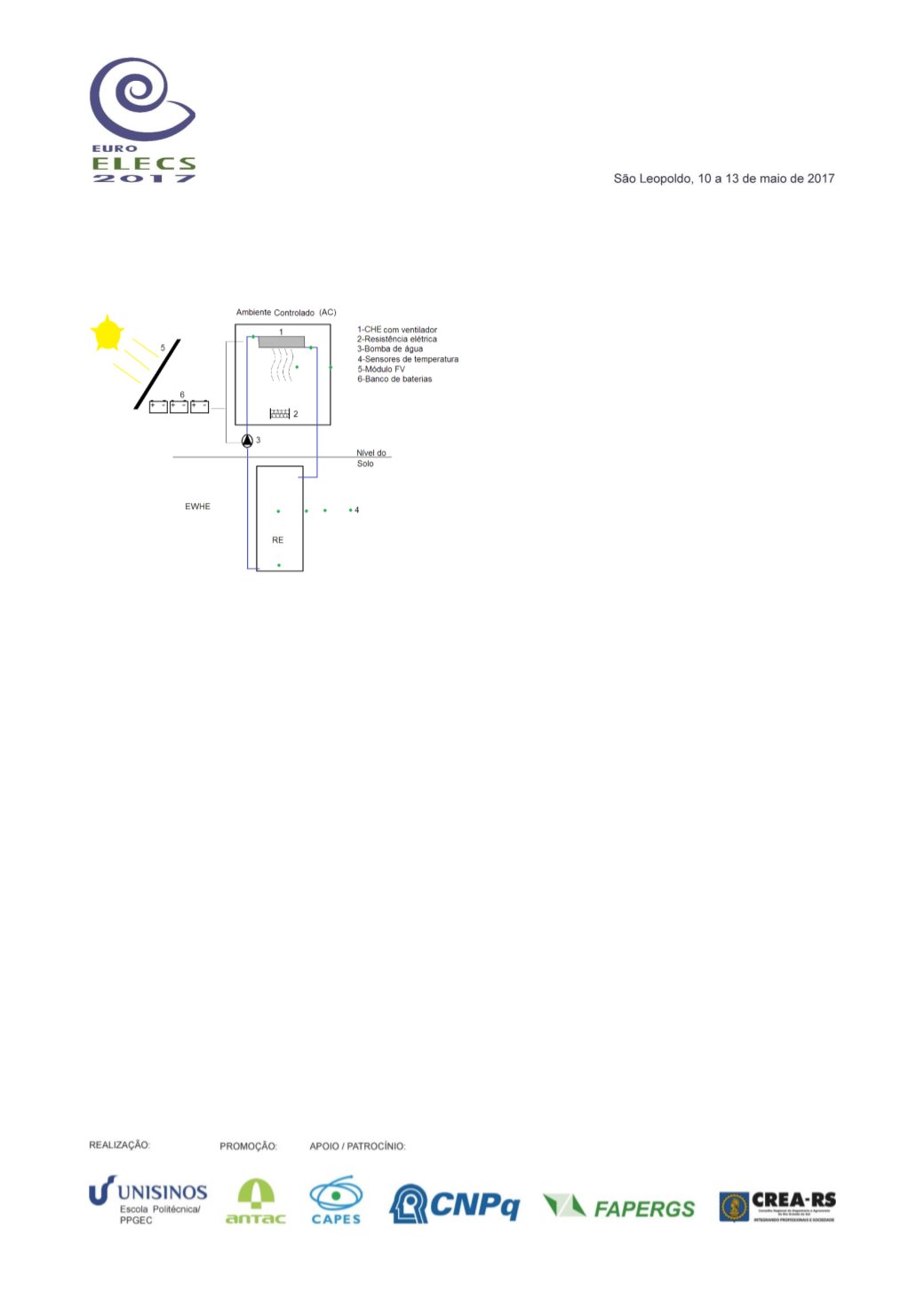

Figura 1: Esquema do sistema EWHE
3.2. Modelamento da troca de calor
A condutividade e difusividade térmicas do solo variam com o teor de umidade, portanto são difíceis
de prever sob condições de regime transiente. Portanto, o solo foi considerado um meio poroso
isotrópico e homogêneo, e os cálculos foram realizados sob condições de estado estacionário. As
incertezas foram tratadas pelo método do desvio padrão de dados combinados.
Amostras do solo foram analisadas no laboratório de solos da universidade Unisinos quanto a
constituição e propriedades térmicas. O solo foi classificado como predominantemente arenoso,
com mistura de argila e rochas em pouca quantidade. O teor de umidade, condutividade térmica e
difusividade térmica sob condições de umidade da primavera foram determinadas, respectivamente,
13%, 1,49 Wm
-1
°C
-1
e 1,86x10
-3
m
2
h
-1
. A resistência térmica entre o RE e o solo não foi considerada
para efeito dos cálculos, pois a condutividade do concreto varia de 1,2 W m
-1
°C
-1
a 2,0 W m
-1
°C
-1
,
conforme o material, e foi considerado idêntica à do solo.
O sistema de climatização EWHE, Figura 2, consiste em um circuito de água entre o EWHE e o
CHE. Uma vez que o EWEH troca um valor de Q de calor com o solo, a mesma quantidade de calor
Q é trocado com o ar no CHE. Assim, o ar é arrefecido quando calor passa de CHE para EWHE ou
aquecido quando o CHE recebe calor do EWHE. Para uma condição de arrefecimento, uma
quantidade de calor Q provenientes do CHE é transferido para o solo através do EWHE. O perfil de
temperaturas resultante para o EWHE também é mostrado na Figura 2, enquanto o balanço de
energia é dado pela Equação 1. As Equações 2, 3 e 4 são utilizadas para calcular a taxa de calor
de cada um dos componentes da Equação 1.
