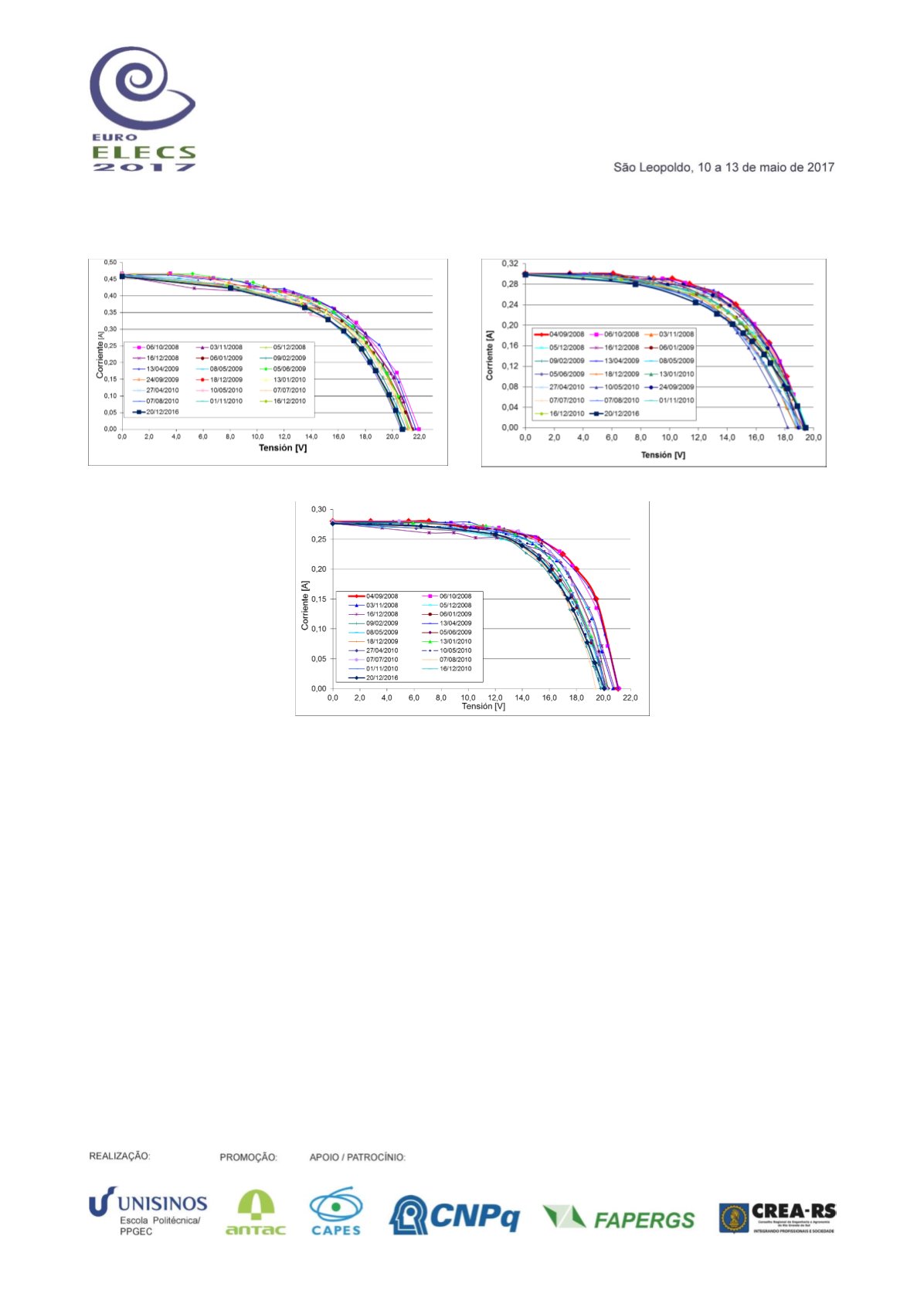

1107 / 2158
1107
Fórmula 6,
2SC
I
y
2OC
V
se obtienen de las ecuaciones 1 y 2 respectivamente.
Figura 3.
Curvas I-V, Si-Amorfo, llevadas a las
Figura 4.
Curvas I-V, Si-Monocristal, llevadas a las
mismas condiciones de irradiancia y temperatura mismas condiciones de irradiancia y temperatura
Figura 5.
Curvas I-V, Si-Policristal, llevadas a las mismas condiciones de irradiancia y temperatura
3.2 Determinación de los Sólidos Sedimentables (SS)
El método consistió en la recolección de las muestras a través de un cilindro de acero inoxidable
calibrado. Las partículas atrapadas en el mismo se analizan gravimetricamente cada mes
obteniendo los gramos/m
2
/30días. Donde el Rango de Disposición responde a la fórmula: D=W/A
(g/m
2
/30días):A=área de recolección, representativa del diámetro interior de la cima del contenedor
en m
2
y W=masa determinada como la suma de las muestras de soluble e insolubles. Este
parámetro (D) es el utilizado para vincular los pesajes obtenidos de sólidos solubles e insolubles
con la cantidad de sólidos depositados en cada mes en los paneles.
4. RESULTADOS Y DISCUSION
4.1 Efecto de la degradación
Existen diferentes mecanismos por los cuales los módulos fotovoltaicos sufren una degradación y
consecuentemente la pérdida de potencia que pueden suministrar. Estas fuentes de degradación
pueden ser agrupadas en 5 categorías:
1. Degradación de encapsulante (EVA)
2. Perdidas por polvo sobre el vidrio
3. Degradación de la conexión entre células
4. Degradación causada por ingreso de humedad y aire
5. Degradación del dispositivo semiconductor.
