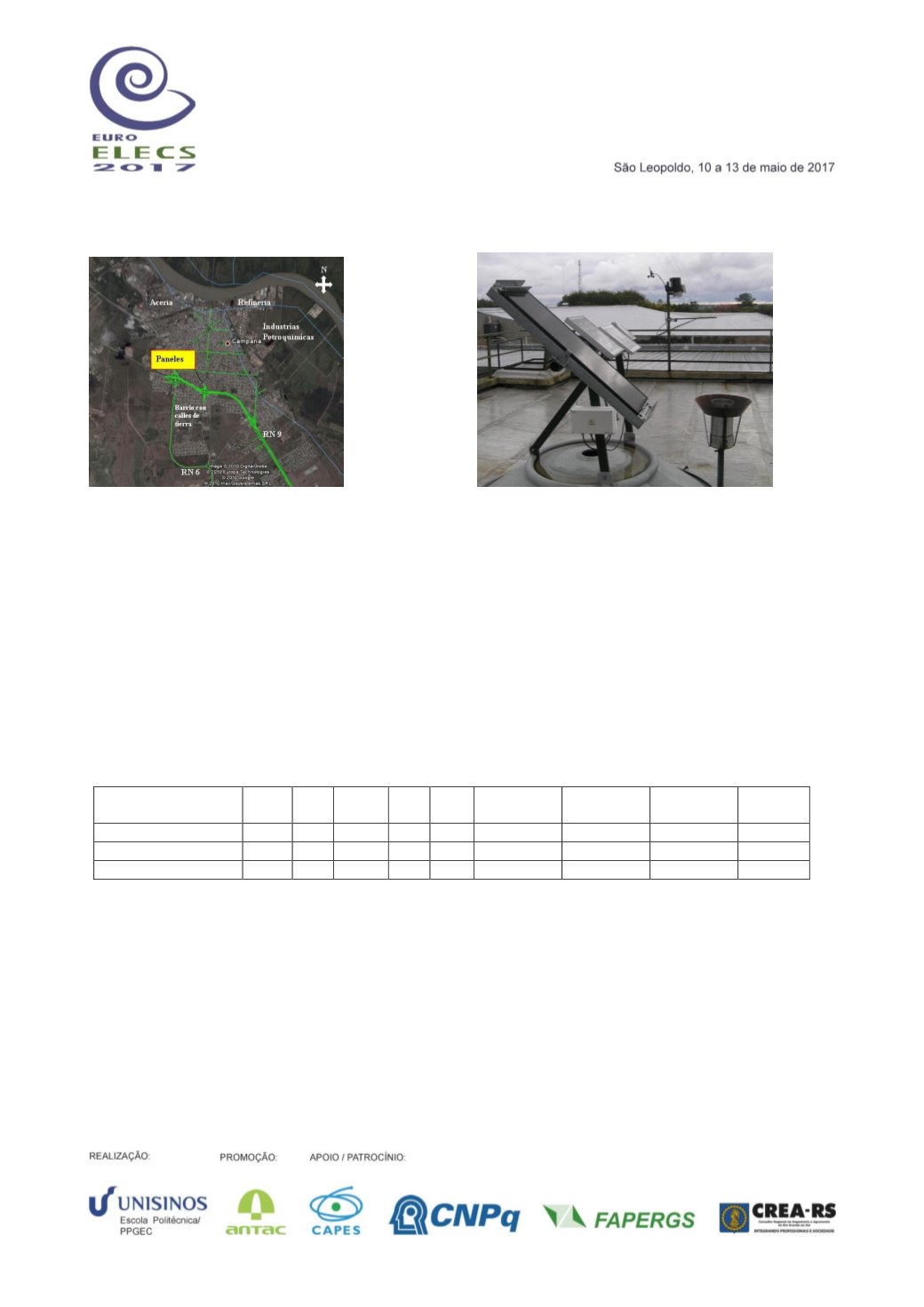

Figura 1.

Plano de ubicación paneles

Figura 2.

Paneles, celda calibrada, estación

meteorológica , colector de sólidos sedimentables

y caja de mediciones

2. INSTALACIONES

Se instalaron tres paneles solares fotovoltaicos, sobre el techo del Centro CEA, de acuerdo a las

reglas del arte para estas latitudes, inclinación de 44º10’ por sobre la latitud del lugar (34º10’) y su

orientación azimutal al norte verdadero.

(Figura 2.). De forma coplanar a los paneles se instaló una

celda calibrada, para medir la radiación solar incidente sobre el mismo plano. Se instaló una

estación meteorológica marca DAVIS con sensores de temperatura, humedad, velocidad y dirección

del viento, presión barométrica, radiación solar. Por delante de los paneles y lo más próximo posible

a ellos se instaló el dispositivo recolector de sólidos sedimentables

2.1 Tipos de paneles

Los tipos de paneles instalados fueron de tres tipos de tecnologías. (Tabla1).

Tabla 1.

Tipos, Magnitudes eléctricas y constantes características de los módulos

Modulo de:

I

cc

[A]

V

ca

[V]

I

max

[A]

V

max

[V]

P

max

[W]

α

β

δ

FF

Silicio Monocristal 0,817 21,6 0,575 17,4 10 0,000254 -0,00378

0,05185

0,567

Silicio Policristalino 0,63 21,7 0,58 17,4 10

0,0006

-0,0036

0,085

0,731

Silicio amorfo

0,9

22 0,75 16 12

0,0008

-0,0029

0,0327

0,606

Los mismos no estuvieron en funcionamiento durante toda la experiencia.

2.2 Sólidos Sedimentables (SS)

Para relacionar los sólidos acumulados sobre los paneles con la pérdida de su eficiencia, de forma

indirecta, no alterarlos y mediante métodos normalizados, se instaló un sistema de recolección de

material particulado, según la norma IRAM 29299 y ASTM- D1739-82, lo más próximo posible a los

paneles. De ésta manera se permitiría comparar los efectos sobre los paneles en otras regiones,

aplicando esta misma metodología. (Figura 2).
