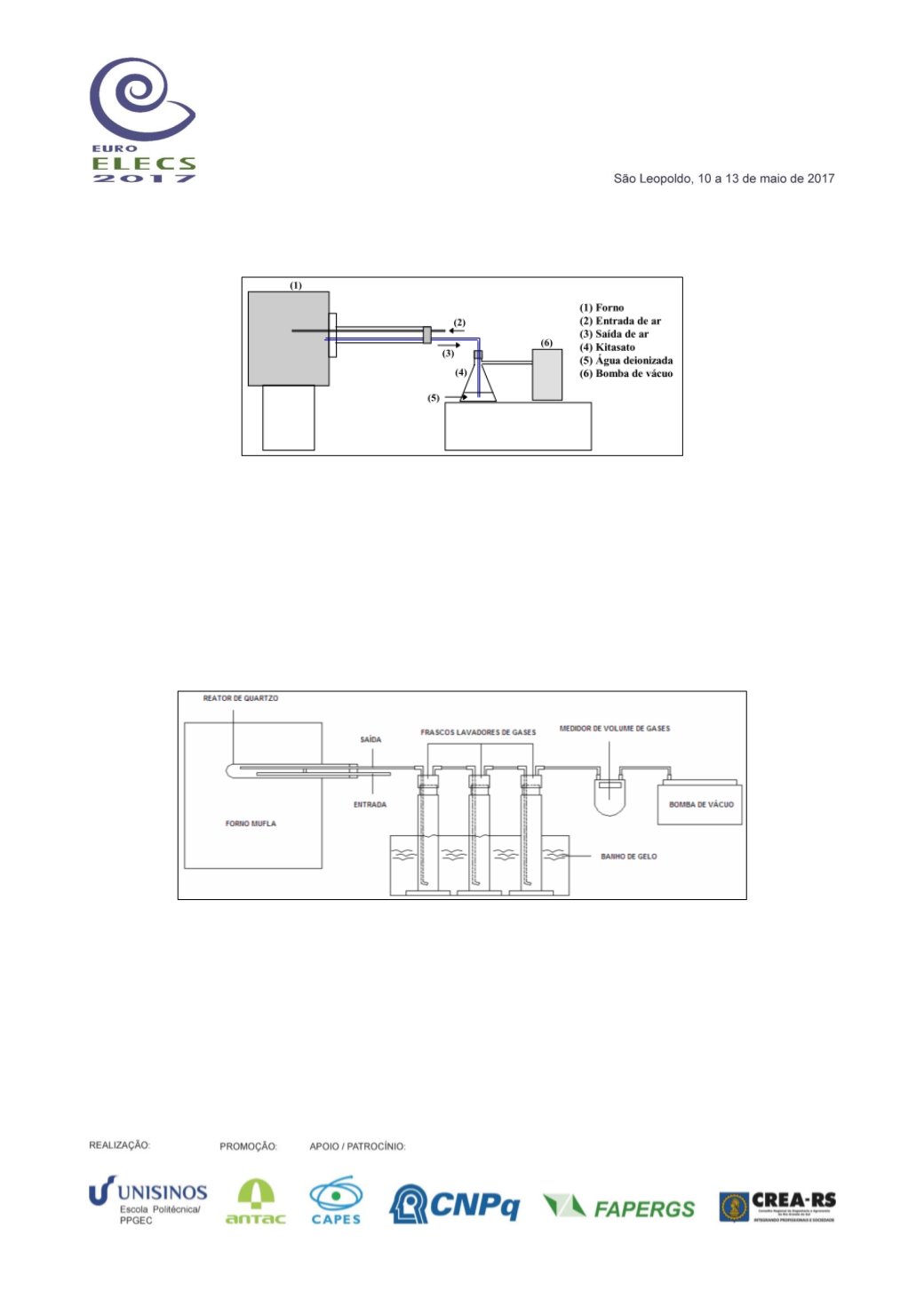

1080 / 2158
1080
nos gases da sinterização quando comparado aos gases da formulação de referência (só com
argila). O aparato utilizado no estudo é demonstrado pela Figura 1.
Figura 1.
Aparato experimental para coleta de emissões
Fonte: Pureza (2004).
Silva (2006), por sua vez, estudou a adição de PAE em formulações de 0, 1, 5, 10, 20 e 30% em
peso de pó, investigando também a evolução do zinco presente no resíduo durante o
processamento do material inserido em um reator de quartzo e sinterizado em um forno elétrico do
tipo mufla. As emissões gasosas provenientes da sinterização dos corpos-de-prova a 850, 950 e
1050°C, com taxa de aquecimento de 150°C/h e 300°C/h, em patamar de queima de 2 horas, foram
coletadas em frascos com água deionizada, imersos em banho de gelo. A baixa temperatura foi
utilizada para aumentar a solubilidade dos gases em solução, analisada por espectroscopia de
absorção atômica. O sistema de coleta é ilustrado na Figura 2.
Figura 2.
Sistema de coleta de gases da sinterização
Fonte: Silva, 2006.
Concluiu-se que o elemento zinco não ficou totalmente imobilizado na estrutura cerâmica, sendo
emitido em maiores quantidades conforme o aumento da taxa de aquecimento, mas ainda assim
em valores inferiores a legislação vigente. (BRASIL, 1999).
Considerando as condições de processamento de massas cerâmicas e os elementos voláteis e
semi-voláteis encontrados na maioria dos estudos com determinação de composição do PAE, foram
eleitos como parâmetros de interesse: cádmio, chumbo, zinco e cloro, que deverão ser devidamente
coletados caso venham a ser volatilizados durante a etapa de sinterização.
