Con lo anterior podemos deducir que la mayoría de quebradas están contaminadas, por lo cual, si
se implementa el sistema en una de estas cuencas, se debe tener en cuenta el factor de la
contaminación y el tratamiento del agua para su uso en la turbina.
4.2 Turbina
Debido a las condiciones topográficas y de caudal bajo, se pensó inicialmente implementar un
sistema de turbina a filo de agua, el cual fue descartado ya que requiere una intervención compleja
para la instalación de su infraestructura, por esta razón se pensó en buscar una turbina que se
implemente en lugares de bajo caudal pero no necesite una intervención de gran impacto en el sitio.
La turbina seleccionada es la TM modular Micro fabricada por Mavel, “
diseñada para los sitios con
bajo flujo y condiciones de poca cabeza. De fácil instalación, la Turbina TM utiliza un sifón tecnología
para capturar la energía del agua que utiliza un corredor de tipo Kaplan con cuatro cuchillas
ajustables manualmente. El corredor está conectado a un generador asíncrono directamente o
mediante un accionamiento por correa.
” (Turbinas Mavel).

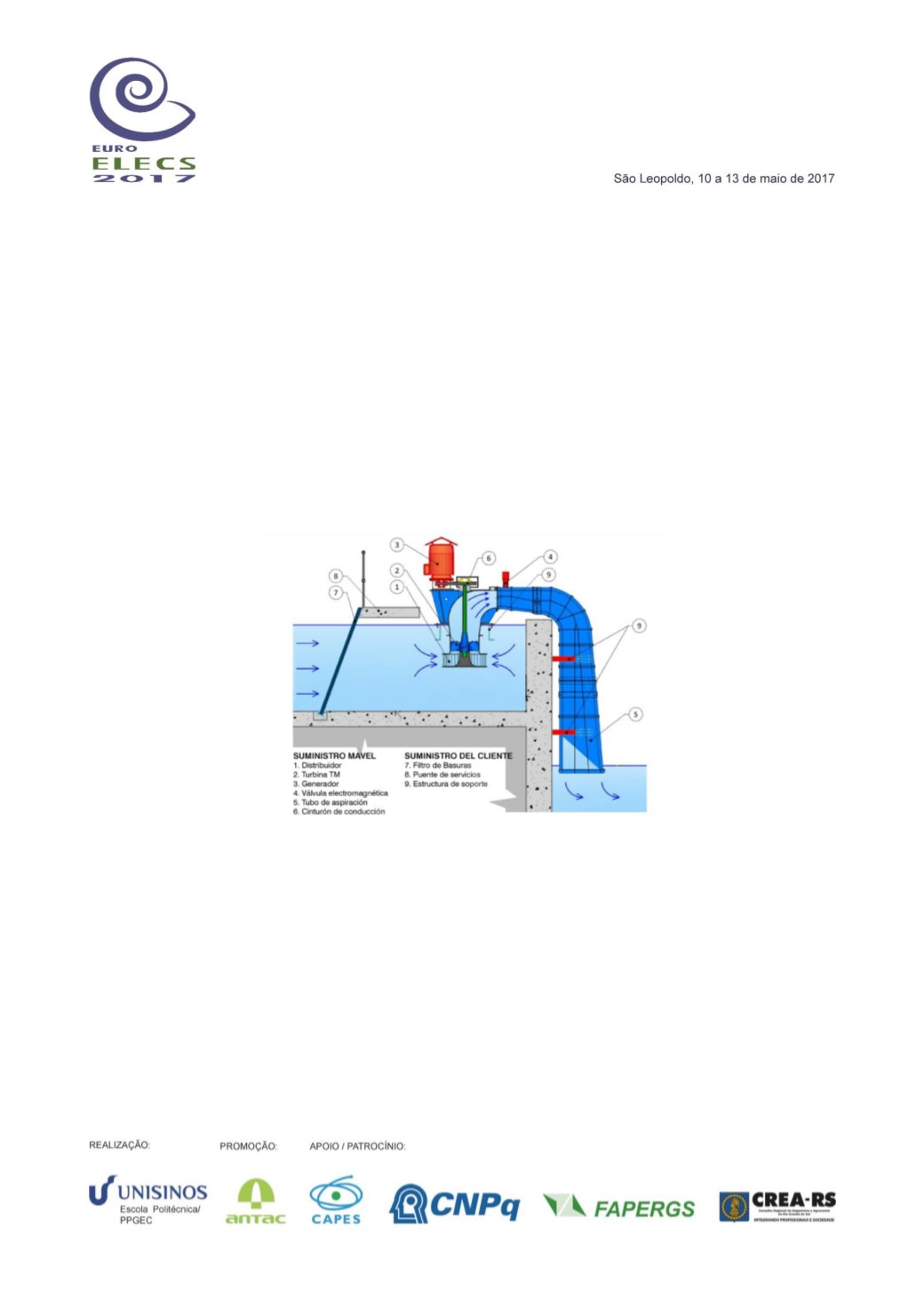

Figura 4.
Esquema sistema de funcionamiento de la turbina y sus partes.
Tomado de: TM modular micro turbine
(http://www.mavel.cz/wp-content/uploads/2016/05/TMBrochure_2016_electronic.pdf)
El sistema está compuesto por turbina, generador, tubo de aspiración, sistemas eléctricos y de
control y representa una buena opción, puesto que no requiere cuarto de máquinas, lo que permite
que sea de fácil instalación.
Especificaciones:
•
Diámetro de rodete: 300 mm a 1.000 mm.
•
Salto: 1,5 a 6 metros.
•
Caudal: 0,15 a 4,5 m³/s.
•
Potencia: 3 a 160 kWh
Para su funcionamiento sería necesario crear un pequeño
represamiento
que, de la altura
suficiente para la instalación de la turbina, buscando una mayor altura que permita un mejor
funcionamiento de la máquina. Se debe hacer el soporte de la turbina, ya que esta no requiere de
cuarto de máquinas así que todo el sistema se encontrara ubicado sobre la quebrada.
